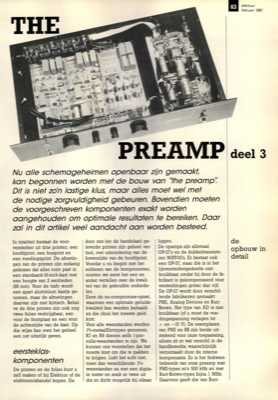

the Preamp (3) - de opbouw in detail

PREAMP Nu alle schemageheimen openbaar zijn gemaakt, kan begonnen worden met de bouw van "the preamp". Dit is niet zo"n lastige klus, maar alles moet wel met de nodige zorgvuldigheid gebeuren. Bovendien moeten de voorgeschreven komponenten exakt worden aangehouden om optimale resultaten te bereiken. Daar zal in dit artikel veel aandacht aan worden besteed. deel 3 In totaliteit bestaat de voor- versterker uit drie printen: een hoofdprint, een busprint en een voedingsprint. De afmetin- gen van de printen zijn zodanig gekozen dat alles ruim past in een standaard-19-inch-kast met een hoogte van 2 eenheden (88 mm). Voor de trafo wordt een apart aluminium kastje ge- nomen, maar de afmetingen daarvan zijn niet kritisch. Behal- ve de drie printen zijn ook nog twee folies verkrijgbaar, een voor de frontplaat en een voor de achterzijde van de kast. Op die wijze kan men het geheel een net uiterlijk geven. eersteklas- komponenten De printen en de folies kunt u zelf maken of bij Elektuur of de elek
