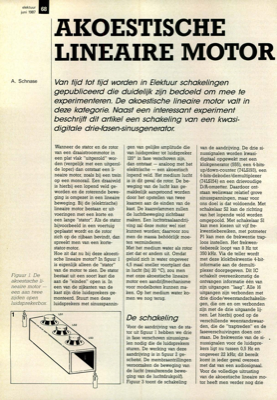

elektuur juni 1987 68 A. Schnase AKOESTISCHE LINEAIRE MOTOR Van tijd tot tijd worden in Elektuur schakelingen gepubliceerd die duidelijk zijn bedoeld om mee te experimenteren. De akoestische lineaire motor valt in deze kategorie. Naast een interessant experiment beschrijft dit artikel een schakeling van een kwasi- digitale drie-fasen-sinusgenerator. Figuur 1, De akoestische li- neaire motor - een aan twee zijden open luidsprekerbox. Wanneer de stator en de rotor van een draaistroommotor in een plat vlak "uitgerold" wor- den (vergelijk met een uitgerol- de loper) dan ontstaat een li- neaire motor, zoals bij een trein op een monorail. Een draaiveld is hierbij een lopend veld ge- worden en de roterende bewe- ging is omgezet in een lineaire beweging. Bij de (elektrische) lineaire motor bestaan er uit- voeringen met een korte en een lange "stator". Als de stator bijvoorbeeld in een voertuig geplaatst wordt en de rotor zich op de rijbaan bevindt, dan spreekt men van een korte- stator-mo...
