schakelende voedingen - principes en achtergronden

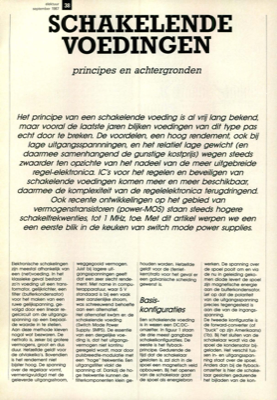

elektuur september 1987 SCHAKELENDE VOEDINGEN principes en achtergronden Het principe van een schakelende voeding is al vrij lang bekend, maar vooral de laatste jaren blijken voedingen van dit type pas echt door te breken. De voordelen, een hoog rendement, ook bij lage uitgangsspanningen, en het relatief lage gewicht (en daarmee samenhangend de gunstige kostprijs) wegen steeds zwaarder ten opzichte van het nadeel van de meer uitgebreide regel-elektronica. IC"s voor het regelen en beveiligen van schakelende voedingen komen meer en meer beschikbaar, daarmee de komplexiteit van de regelelektronica terugdringend. Ook recente ontwikkelingen op het gebied van vermogenstransistoren (power-MOS) staan steeds hogere schakelfrekwenties, tot 1 MHz, toe. Met dit artikel werpen we een een eerste blik in de keuken van switch mode power supplies. Elektronische schakelingen zijn meestal afhankelijk van een (net)voeding. In het klassieke geval bestaat zo"n voeding uit een trans- formator, gelijkric...
