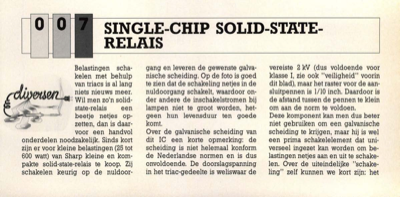

Belastingen scha- kelen met behulp van triacs is al lang niets nieuws meer. Wil men zo"n solid- state-relais een beetje netjes op- zetten, dan is daar- voor een handvol onderdelen noodzakelijk. Sinds kort zijn er voor kleine belastingen (25 tot 600 watt) van Sharp kleine en kom- pakte solid-state-relais te koop. Zij schakelen keurig op de nuldoor- gang en leveren de gewenste galva- nische scheiding. Op de foto is goed te zien dat de schakeling netjes in de nuldoorgang schakelt, waardoor on- der andere de inschakelstromen bij lampen niet te groot worden, het- geen hun levensduur ten goede komt. Over de galvanische scheiding van dit IC een korte opmerking: de scheiding is niet helemaal konform de Nederlandse normen en is dus onvoldoende. De doorslagspanning in het triac-gedeelte is weliswaar de vereiste 2 kV (dus voldoende voor klasse I, zie ook "veiligheid" voorin dit blad), maar het raster voor de aan- sluitpennen is 1/10 inch. Daardoor is de afstand tussen de pennen te klein om aan de
