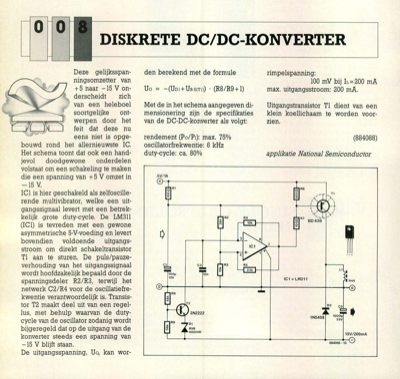

Deze gelijksspan- ningsomzetter van +5 naar -15 V on- derscheidt zich van een heleboel soortgelijke ont- werpen door het feit dat deze nu eens niet is opge- bouwd rond het allernieuwste IC. Het schema toont dat ook een hand- jevol doodgewone onderdelen volstaat om een schakeling te maken die een spanning van +5 V omzet in -15 V. IC1 is hier geschakeld als zelfoscille- rende multivibrator, welke een uit- gangssignaal levert met een betrek- kelijk grote duty-cycle. De LM311 (IC1) is tevreden met een gewone asymmetrische 5-V-voeding en levert bovendien voldoende uitgangs- stroom om direkt schakeltransistor T1 aan te sturen. De puls/pauze- verhouding van het uitgangssignaal wordt hoofdzakelijk bepaald door de spanningsdeler R2 /R3, terwijl het netwerk C2/R4 voor de oscillatiefre- kwentie verantwoordelijk is. Transis- tor T2 maakt deel uit van een regel- lus, met behulp waarvan de duty- cycle van de oscillator zodanig wordt bijgeregeld dat op de uitgang van de konverter steeds een ...
