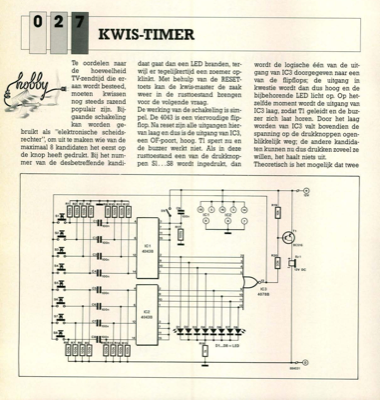

kwis-timer

( tm> tp fil)00 j0 Te oordelen naar de hoeveelheid otTV-zendtijd die er- aan wordt besteed, moeten kwissen nog steeds razend populair zijn. Bij- gaande schakeling kan worden ge- daat gaat dan een LED branden, ter- wijl er tegelijkertijd een zoemer op- klinkt. Met behulp van de RESET- toets kan de kwis-master de zaak weer in de rusttoestand brengen voor de volgende vraag. De werking van de schakeling is sim- pel. De 4043 is een viervoudige flip- flop. Na reset zijn alle uitgangen hier- van laag en dus is de uitgang van 1C3, een OF-poort, hoog. Tl spert nu en de buzzer werkt niet. Als in deze rusttoestand een van de drukknop- pen SI. . .58 wordt ingedrukt, dan k(SI®ó514 S9 ,0„ IC1 IC2 3 7 61r7 1 5 wordt de logische één van de uit- gang van 1C3 doorgegeven naar een van de flipflops; de uitgang in kwestie wordt dan dus hoog en de bijbehorende LED licht op. Op het- zelfde moment wordt de uitgang van 1C3 laag, zodat Tl geleidt en de buz- zer zich laat horen. Door het laag worde...
