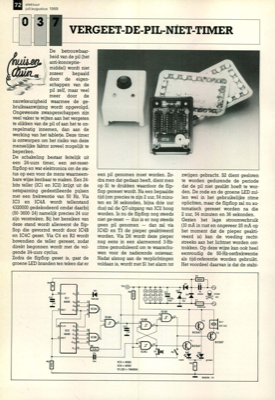

vergeet-de-pil-niet-timer

elektuur juli/augustus 1988 De betrouwbaar- heid van de pil (het anti-konceptie- middel) wordt niet zozeer bepaald door de eigen- schappen van de pil zelf, maar veel meer door de nauwkeurigheid waarmee de ge- bruiksaanwijzing wordt opgevolgd. Ongewenste zwangerschappen zijn veel vaker te wijten aan het vergeten te slikken van de pil of aan het te on- regelmatig innemen, dan aan de werking van het tabletje. Deze timer is ontworpen om het risiko van deze menselijke faktor zoveel mogelijk te beperken. De schakeling bestaat feitelijk uit een 24-uurs timer, een set-reset- flipflop en wat elektronica om de sta- tus op een voor de mens waarneem- bare wijze kenbaar te maken. Een 24- bits teller (IC1 en IC2) krijgt uit de netspanning gedestilleerde pulsen met een frekwentie van 50 Hz. Via IC3 en IC4A wordt tellerstand 4320000 gedekodeerd omdat daarbij (50.3600.24) namelijk precies 24 uur zijn verstreken. Bij het bereiken van deze stand wordt allereerst de flip- flop die gevormd wordt door IC4B
