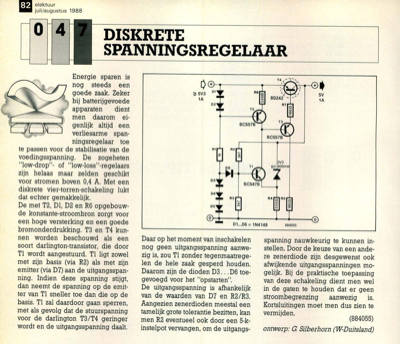

diskrete spanningsregelaar

82 elektuur juli/augustus 1988 Energie sparen is nog steeds een goede zaak. Zeker bij batterijgevoede apparaten dient men daarom ei- genlijk altijd een verliesarme span- ningsregelaar toe te passen voor de stabilisatie van de voedingsspanning. De zogeheten "low-drop"- of "low-loss"-regelaars zijn helaas maar zelden geschikt voor stromen boven 0,4 A. Met een diskrete vier-torren-schakeling lukt dat echter gemakkelijk. De met T2, Dl, D2 en R6 opgebouw- de korstante-stroombron zorgt voor een hoge versterking en een goede bromonderdrukking. T3 en T4 kun- nen worden beschouwd als een soort darlington-transistor, die door Tl wordt aangestuurd. T1 ligt zowel met zijn basis (via R2) als met zijn emitter (via D7) aan de uitgangsspan- ning. Indien deze spanning stijgt, dan neemt de spanning op de emit- ter van TI sneller toe dan die op de basis. TI zal daardoor gaan sperren, met als gevolg dat de stuurspanning voor de darlington T3 /T4 geringer wordt en de uitgangsspanning daalt. Daar op het mom
