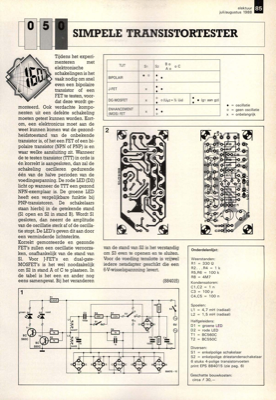

monteerd. Ook verdachte kompo- nenten uit een defekte schakeling moeten getest kunnen worden. Kort- om, een elektronicus moet aan de weet kunnen komen wat de gezond- heidstoestand van de onbekende transistor is, of het een FET of een bi- polaire transistor (NPN of PNP) is en waar welke aansluiting zit. Wanneer de te testen transistor (TTT) in orde is eÃÅn korrekt is aangesloten, dan zal de schakeling oscilleren gedurende eÃÅeÃÅn van de halve perioden van de voedingsspanning. De rode LED (D2) licht op wanneer de TTT een gezond NPN-exemplaar is. De groene LED heeft een vergelijkbare funktie bij PNP-transistoren. De schakelaars staan hierbij in de getekende stand (Sl open en S2 in stand B). Wordt Sl gesloten, dan neemt de amplitude van de oscillatie sterk af of de oscilla- tie stopt. De LED"s geven dit aan door een verminderde lichtsterkte. Korrekt gemonteerde en gezonde FET"s zullen een oscillatie veroorza- ken, onafhankelijk van de stand van Sl. Voor J-FET"s en dual-gate- MOSFET"s ...
