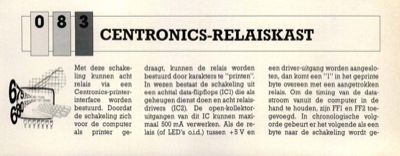

Centronics-relaiskast

CENTRONIC S-RELAISKAST Met deze schake- ling kunnen acht relais via een Centronics-printer- interface worden bestuurd. Doordat de schakeling zich voor de computer als printer ge- draagt, kunnen de relais worden bestuurd door karakters te "printen". In wezen bestaat de schakeling uit een achttal data-flipflops (IC1) die als geheugen dienst doen en acht relais- drivers (IC2). De open-kollektor- uitgangen van dit IC kunnen maxi- maal 500 mA verwerken. Als de re- lais (of LED"s o.i.d.) tussen +5 V en een driver-uitgang worden aangeslo- ten, dan komt een "1" in het geprinte byte overeen met een aangetrokken relais. Om de timing van de data- stroom vanuit de computer in de hand te houden, zijn FF1 en FF2 toe- gevoegd. In chronologische volg- orde gebeurt er het volgende als een byte naar de schakeling wordt ge- 124 elektuur juli/augustus 1988 R3 R2 R4 13 32 35 19 20 (!) IC3 472n Q 5V schreven: Nadat de data op de data- lijnen D0..D7 gezet zijn, maakt de computer de STROBE -lijn "laag". Hie
