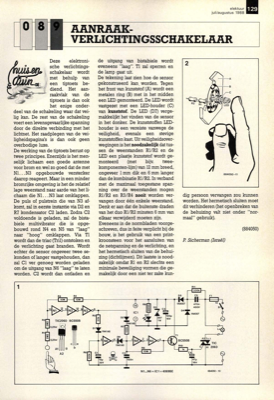

aanraakverlichtingsschakelaar

Deze elektroni- sche verlichtings- schakelaar wordt met behulp van een tiptoets be- diend. Het aan- raakvlak van de tiptoets is dan ook het enige onder- deel van de schakeling waar dat vei- lig kan. De rest van de schakeling voert een levensgevaarlijke spanning door de direkte verbinding met het lichtnet. Het raadplegen van de vei- ligheidspagina"s is dan ook geen overbodige luxe. De werking van de tiptoets berust op twee principes. Enerzijds is het men- selijk lichaam een goede antenne voor brom en wel zo goed dat de met Nl . . .N3 opgebouwde versterker daarop reageert. Maar in een minder bromrijke omgeving is het de relatief lage weerstand naar aarde van het li- chaam die Nl . . .N3 laat omklappen. De puls of pulstrein die van N3 af- komt, zal in eerste instantie via D2 en R7 kondensator C2 laden. Zodra C2 voldoende is geladen, zal de bista- biele multivibrator die is opge- bouwd rond N4 en N5 van "laag" naar "hoog" omklappen. Via Tl wordt dan de triac (Tril) ontstoken en de verlicht
