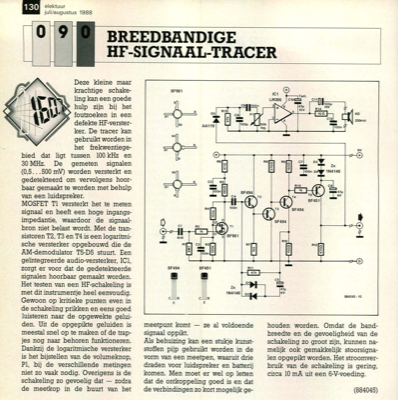

130 elektuur juli/augustus 1988 0 BREEDBANDIGE HF-SIGNAAL-TRACER Deze kleine maar krachtige schake- BF981 ling kan een goede hulp zijn bij het foutzoeken in een defekte HF-verster- ker. De tracer kan gebruikt worden in het frekwentiege- 0 IC1 LM386 ciortc1:11 bied dat ligt tussen 100 kHz en 30 MHz. De gemeten signalen (0,5 ... 500 mV) worden versterkt en gedetekteerd om vervolgens hoor- baar gemaakt te worden met behulp 01 van een luidspreker. MOSFET TI versterkt het te meten signaal en heeft een hoge ingangs- impedantie, waardoor de signaal- bron niet belast wordt. Met de tran- sistoren T2, T3 en T4 is een logaritmi- 6n8 R5 sche versterker opgebouwd die de AM-demodulator T5-D5 stuurt. Een geiÃàntegreerde audio-versterker, IC1, zorgt er voor dat de gedetekteerde signalen hoorbaar gemaakt worden. Het testen van een HF-schakeling is met dit instrumentje heel eenvoudig. Gewoon op kritieke punten even in de schakeling prikken en eens goed luisteren naar de opgewekte gelui- den. Uit de...
