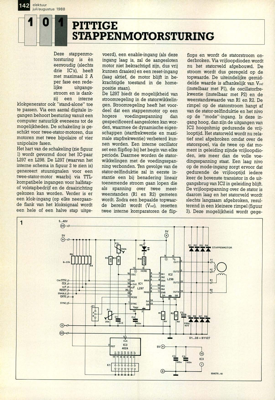

142 elektuur juli/augustus 1988 Deze stappenmo- torsturing is eÃÄn eenvoudig (slechts drie IC"s), heeft met maximaal 2 A per fase een rede- lijke uitgangs- stroom en is dank- zij een interne klokgenerator ook "stand-alone" toe te passen. Via een aantal digitale in- gangen behoort besturing vanuit een computer natuurlijk eveneens tot de mogelijkheden. De schakeling is ge- schikt voor twee-stator-motoren, dus motoren met twee bipolaire of vier unipolaire fasen. Het hart van de schakeling (zie figuur 1) wordt gevormd door het IC-paar L297 en L298. De L297 (waarvan het interne schema in figuur 2 te zien is) genereert stuursignalen voor een twee-stator-motor waarbij via TTL- kompatibele ingangen voor halfstap- of volstapbedrijf en de draairichting gekozen kan worden. Verder is er een klok-ingang (op elke neergaan- de flank van het kloksignaal wordt een hele of een halve stap uitge- voerd), een enable-ingang (als deze ingang laag is, zal de aangesloten motor niet bekrachtigd zijn, dus v...
