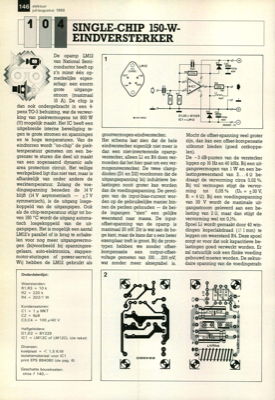

146 elektuur juli/augustus 1988 De opamp LM12 van National Semi- conductor heeft op z"n minst eÃÅeÃÅn op- merkelijke eigen- schap: een enorm grote uitgangs- stroom (maximaal 10 A). De chip is dan ook ondergebracht in een 4- pens TO-3 behuizing, wat de verwer- king van piekvermogens tot 800 W (!!!) mogelijk maakt. Het IC heeft een uitgebreide interne beveiliging te- gen te grote stromen en spanningen en te hoge temperaturen. Van de eindtorren wordt "on-chip" de piek- temperatuur gemeten om een be- grenzer te sturen die deel uit maakt van een zogenaamd dynamic safe area protection circuit. Het veilige werkgebied ligt dus niet vast, maar is afhankelijk van onder andere de werktemperatuur. Zolang de voe- dingsspanning beneden de 14 V blijft (14 V asymmetrisch - ¬±7 V symmetrisch), is de uitgang losge- koppeld van de uitgangspen. Ook als de chip-temperatuur stijgt tot bo- ven 150 ¬?C wordt de uitgang automa- tisch losgekoppeld van de uit- gangspen. Het is mogelijk een aantal LM12"s p...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
