geïntegreerde stereo-versterker

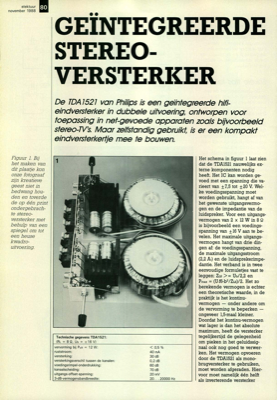

elektuur november 1988 80 Figuur 1. Bij het maken van dit plaatje kon onze fotograaf zijn kreatieve geest niet in bedwang hou- den en toverde de op één print ondergebrach- te stereo- versterker met behulp van een spiegel om tot een heuse kwadro- uitvoering. Het schema in figuur 1 laat zien dat de TDA1521 nauwelijks ex- terne komponenten nodig heeft. Het IC kan worden ge- voed met een spanning die va- rieert van ±7,5 tot ±20 V. Wel- ke voedingsspanning moet worden gebruikt, hangt af van het gewenste uitgangsvermo- gen en de impedantie van de luidspreker. Voor een uitgangs- vermogen van 2 x 12 W in 8 Q is bijvoorbeeld een voedings- spanning van +16 V aan te be- velen. Het maximale uitgangs- vermogen hangt van drie din- gen af: de voedingsspanning, de maximale uitgangsstroom (2,2 At) en de luidsprekerimpe- dantie. Het verband is in twee eenvoudige formuletjes vast te leggen: ZLS > = Ub/2,2 en P. = (U-f6-b2/1,$)/2. Het zo berekende vermogen is echter een theoretische waarde, in ...
