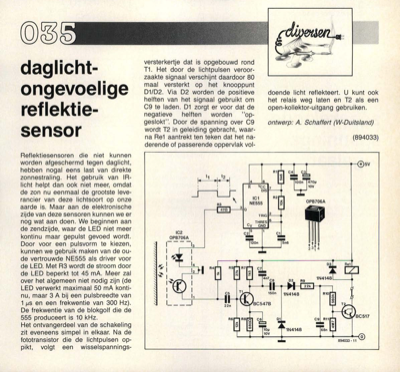

daglicht- ongevoelige reflektie- sensor Reflektiesensoren die niet kunnen worden afgeschermd tegen daglicht, hebben nogal eens last van direkte zonnestraling. Het gebruik van IR- licht helpt dan ook niet meer, omdat de zon nu eenmaal de grootste leve- rancier van deze lichtsoort op onze aarde is. Maar aan de elektronische zijde van deze sensoren kunnen we er nog wat aan doen. We beginnen aan de zendzijde, waar de LED niet meer kontinu maar gepulst gevoed wordt. Door voor een pulsvorm te kiezen, kunnen we gebruik maken van de ou- de vertrouwde NE555 als driver voor de LED. Met R3 wordt de stroom door de LED beperkt tot 45 mA. Meer zal over het algemeen niet nodig zijn (de LED verwerkt maximaal 50 mA konti- nu, maar 3 A bij een pulsbreedte van 1 kis en een frekwentie van 300 Hz). De frekwentie van de blokgolf die de 555 produceert is 10 kHz. Het ontvangerdeel van de schakeling zit eveneens simpel in elkaar. Na de fototransistor die de lichtpulsen op- pikt, volgt een wisselspannings-...
