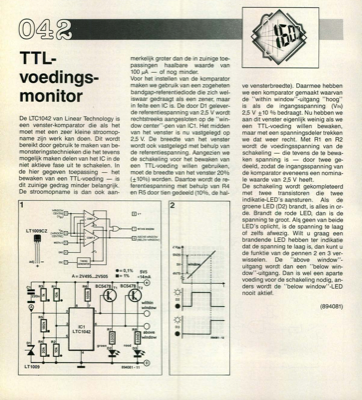

TTL-voedingsmonitor

TTL- voedings- monitor De LTC1042 van Linear Technology is een venster-komparator die als het moet met een zeer kleine stroomop- name zijn werk kan doen. Dit wordt bereikt door gebruik te maken van be- monsteringstechnieken die het tevens mogelijk maken delen van het IC in de niet aktieve fase uit te schakelen. In de hier gegeven toepassing — het bewaken van een TTL-voeding — is dit zuinige gedrag minder belangrijk. De stroomopname is dan ook aan- 1 merkelijk groter dan de in zuinige toe- passingen haalbare waarde van 100 j.A — of nog minder. Voor het instellen van de komparator maken we gebruik van een zogeheten bandgap-referentiediode die zich wel- iswaar gedraagt als een zener, maar in feite een IC is. De door D1 gelever- de referentiespanning van 2,5 V wordt rechtstreeks aangesloten op de "win- dow center"-pen van IC1. Het midden van het venster is nu vastgelegd op 2,5 V. De breedte van het venster wordt ook vastgelegd met behulp van de referentiespanning. Aangezien we d...
