I/O-zuinig toetsenbord

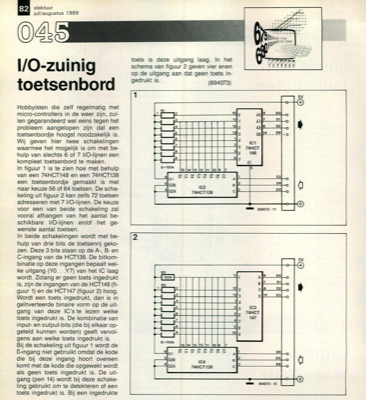

82 elektuur juli/augustus 1989 1/0-zuinig toetsenbord toets is deze uitgang laag. In het schema van figuur 2 geven vier enen op de uitgang aan dat geen toets in- gedrukt is. Hobbyisten die zelf regelmatig met micro-controllers in de weer zijn, zul- len gegarandeerd wel eens tegen het probleem aangelopen zijn dat een toetsenbordje hoogst noodzakelijk is. Wij geven hier twee schakelingen waarmee het mogelijk is om met be- hulp van slechts 6 of 7 1/0-lijnen een kompleet toetsenbord te maken. In figuur 1 is te zien hoe met behulp van een 74HCT148 en een 74HCT138 een toetsenbordje gemaakt is met naar keuze 56 of 64 toetsen. De scha- keling uit figuur 2 kan zelfs 72 toetsen adresseren met 7 1/0-lijnen. De keuze voor een van beide schakeling zal vooral afhangen van het aantal be- schikbare 1/0-lijnen en/of het ge- wenste aantal toetsen. In beide schakelingen wordt met be- hulp van drie bits de toetsenrij geko- zen. Deze 3 bits staan op de A-, B- en C-ingang van de HCT138. De bitkom- bina...
