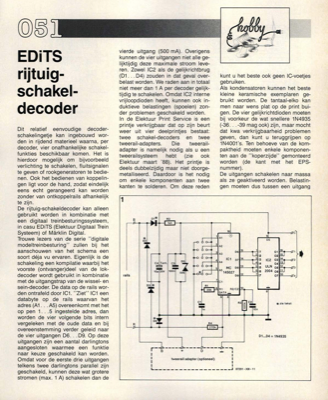

CO EDiTS rijtuig- schakel- decoder vierde uitgang (500 mA). Overigens kunnen de vier uitgangen niet alle ge- lijktijdig deze maximale stroom leve- ren. Zowel IC2 als de gelijkrichtbrug (D1 ... D4) zouden in dat geval over- belast worden. We raden aan in totaal niet meer dan 1 A per decoder gelijk- tijdig te schakelen. Omdat IC2 interne vrijloopdioden heeft, kunnen ook in- duktieve belastingen (spoelen) zon- der problemen geschakeld worden. In de Elektuur Print Service is een printje verkrijgbaar dat op zijn beurt weer uit vier deelprintjes bestaat: twee schakel-decoders en twee tweerail-adapters. Die tweerail- adapter is namelijk nodig als u een tweerailsysteem hebt (zie ook Elektuur maart "88). Het printje is deels dubbelzijdig maar niet doorge- metalliseerd. Daardoor is het nodig om enkele komponenten aan twee kanten te solderen. Om deze reden kunt u het beste ook geen IC-voetjes gebruiken. Als kondensatoren kunnen het beste kleine keramische exemplaren ge- bruikt worden. De tan...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
