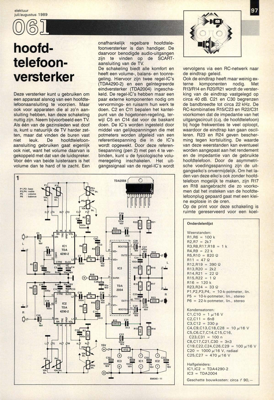

elektuur juli/augustus 1989 hoofd- telefoon- versterker Deze versterker kunt u gebruiken om een apparaat alsnog van een hoofdte- lefoonaansluiting te voorzien. Maar ook voor apparaten die al zo"n aan- sluiting hebben, kan deze schakeling nuttig zijn. Neem bijvoorbeeld een TV. Als één van de gezinsleden wat doof is, kunt u natuurlijk de TV harder zet- ten, maar dat vinden de buren vast niet leuk. De hoofdtelefoon- aansluiting gebruiken gaat eigenlijk ook niet, want het volume daarvan is gekoppeld met dat van de luidspreker. Voor één van beide luisteraars is het volume dan te hard of te zacht. Een onafhankelijk regelbare hoofdtele- foonversterker is dan handiger. De daarvoor benodigde audio-uitgangen zijn te vinden op de SCART- aansluiting van de TV. De schakeling biedt alle komfort en heeft een volume-, balans- en toonre- geling. Hiervoor zijn twee regel-IC"s (TDA4290-2) en een geïntegreerde eindversterker (TDA2004) ingescha- keld. De regel-IC"s hebben maar een paar exter...
