eenvoudige VOX

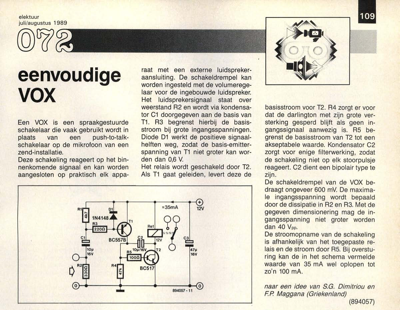

elektuur juli/augustus 1989 eenvoudige VOX Een VOX is een spraakgestuurde schakelaar die vaak gebruikt wordt in plaats van een push-to-talk- schakelaar op de mikrofoon van een zend-installatie. Deze schakeling reageert op het bin- nenkomende signaal en kan worden aangesloten op praktisch elk appa- 109 raat met een externe luidspreker- aansluiting. De schakeldrempel kan worden ingesteld met de volumerege- laar voor de ingebouwde luidspreker. Het luidsprekersignaal staat over weerstand R2 en wordt via kondensa- tor Cl doorgegeven aan de basis van Ti. R3 begrenst hierbij de basis- stroom bij grote ingangsspanningen. Diode Dl werkt de positieve signaal- helften weg, zodat de basis-emitter- spanning van T1 niet groter kan wor- den dan 0,6 V. Het relais wordt geschakeld door T2. Als T1 gaat geleiden, levert deze de basisstroom voor T2. R4 zorgt er voor dat de darlington met zijn grote ver- sterking gesperd blijft als geen in- gangssignaal aanwezig is. R5 be- grenst de basisstroom van T2...
