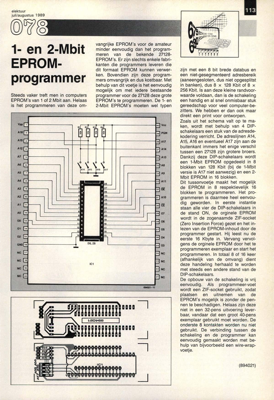

1- en 2-Mbit EPROM-programmer

elektuur juli/augustus 1989 1- en 2-Mbit EPROM- programmer Steeds vaker treft men in computers EPROM"s van 1 of 2 Mbit aan. Helaas is het programmeren van deze om- vangrijke EPROM"s voor de amateur minder eenvoudig dan het program- meren van de bekende 27128- EPROM"s. Er zijn slechts enkele fabri- kanten die programmers leveren die dit formaat EPROM kunnen verwer- ken. Bovendien zijn deze program- mers omvangrijk en dus kostbaar. Met behulp van dit voetje is het eenvoudig mogelijk om met iedere bestaande programmer voor de 27128 deze grote EPROM"s te programmeren. De 1- en 2-Mbit EPROM"s moeten wel typen 3 vec 3 PGM 3 A17 3 A14 3 A13 DAS 113 zijn met een 8 bit brede databus en een niet-gesegmenteerd adresbereik (aaneengesloten, dus niet opgesplitst in banken), dus 8 x 128 Kbit of 8 x 256 Kbit. Is aan deze kleine randvoor- waarde voldaan, dan is de schakeling een handig en al snel onmisbaar stuk gereedschap voor veel computer-be- zitters. We hebben er dan ook maar direkt een print ...
