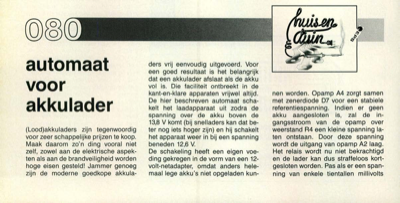

automaat voor akkuladen

automaat voor akkulader (Lood)akkuladers zijn tegenwoordig voor zeer schappelijke prijzen te koop. Maak daarom zo"n ding vooral niet zelf, zowel aan de elektrische aspek- ten als aan de brandveiligheid worden hoge eisen gesteld! Jammer genoeg zijn de moderne goedkope akkula- ders vrij eenvoudig uitgevoerd. Voor een goed resultaat is het belangrijk dat een akkulader afslaat als de akku vol is. Die faciliteit ontbreekt in de kant-en-klare apparaten vrijwel altijd. De hier beschreven automaat scha- kelt het laadapparaat uit zodra de spanning over de akku boven de 13,8 V komt (bij snelladers kan dat be- ter nog iets hoger zijn) en hij schakelt het apparaat weer in bij een spanning beneden 12,6 V. De schakeling heeft een eigen voe- ding gekregen in de vorm van een 12- volt-netadapter, omdat anders hele- maal lege akku"s niet opgeladen kun- nen worden. Opamp A4 zorgt samen met zenerdiode D7 voor een stabiele referentiespanning. Indien er geen akku aangesloten is, zal de in- gangsstroom ...
