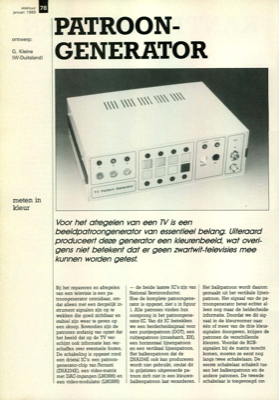

elektuur 78 januari 1989 ontwerp: G. Kleine (W-Duitsland) PATROON- GENERATOR meten in kleur Voor het afregelen van een TV is een bee/dpatroongenerator van essentieel belang. Uiteraard produceert deze generator een kleurenbeeld, wat overi- gens niet betekent dat er geen zwartwit-televisies mee kunnen worden getest. Bij het repareren en afregelen van een televisie is een pa- troongenerator onmisbaar, om- dat alleen met een dergelijk in- strument signalen zijn op te wekken die goed zichtbaar en stabiel zijn weer te geven op een skoop. Bovendien zijn de patronen zodanig van opzet dat het beeld dat op de TV ver- schijnt ook informatie kan ver- schaffen over eventuele fouten. De schakeling is opgezet rond een drietal IC"s: een patroon- generator-chip van Ferranti (ZNA234E), een video-matrix met DAC-ingangen (LM1886) en een video-modulator (LM1889) — de beide laatste IC"s zijn van National Semiconductor. Hoe de komplete patroongene- rator is opgezet, ziet u in figuur 1. Alle patronen v...
