polyfoon MIDI-keyboard (2)

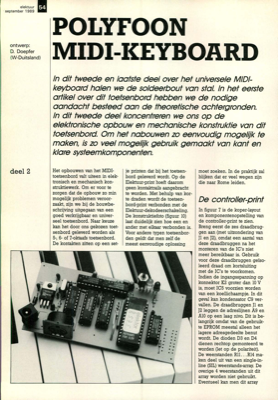

elektuur 54 september 1989 ontwerp: D. Doepfer (W-Duitsland) POLYFOON MIDI-KEYBOARD In dit tweede en laatste deel over het universele MIDI- keyboard halen we de soldeerbout van stal In het eerste artikel over dit toetsenbord hebben we de nodige aandacht besteed aan de theoretische achtergronden. In dit tweede deel koncentreren we ons op de elektronische opbouw en mechanische konstruktie van dit toetsenbord. Om het nabouwen zo eenvoudig mogelijk te maken, is zo veel mogelijk gebruik gemaakt van kant en klare systeemkomponenten. deel 2 Het opbouwen van het MIDI- toetsenbord valt uiteen in elek- tronisch en mechanisch kon- struktiewerk. Om er voor te zorgen dat de opbouw zo min mogelijk problemen veroor- zaakt, zijn we bij de bouwbe- schrijving uitgegaan van een goed verkrijgbaar en univer- seel toetsenbord. Naar keuze kan het door ons gekozen toet- senbord geleverd worden als 5-, 6- of 7-oktaafs toetsenbord. De kontakten zitten op een set- je printen dat bij het toetsen- bord geleve...
