HF-zelfinduktiemeter

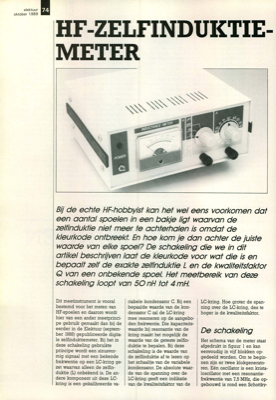

elektuur 74 oktober 1989 HF-ZELFINDUKTIE- METER Bij de echte HF-hobbyist kan het wel eens voorkomen dat een aantal spoelen in een bakje ligt waarvan de zelfinduktie niet meer te achterhalen is omdat de kleurkode ontbreekt. En hoe kom je dan achter de juiste waarde van elke spoel? De schakeling die we in dit artikel beschrijven laat de kleurkode voor wat die is en bepaalt zelf de exakte zelfinduktie L en de kwaliteitsfaktor Q van een onbekende spoel. Het meetbereik van deze schakeling loopt van 50 nH tot 4 mH. Dit meetinstrument is vooral bestemd voor het meten van HF-spoelen en daarom wordt hier van een ander meetprinci- pe gebruik gemaakt dan bij de eerder in de Elektuur (septem- ber 1988) gepubliceerde digita- le zelfinduktiemeter. Bij het in deze schakeling gebruikte principe wordt een sinusvor- mig signaal met een bekende frekwentie op een LC-kring ge- zet waarvan alleen de zelfin- duktie (L) onbekend is. De an- dere komponent uit deze LC- kring is een gekalibreerde va- riabel...
