transistor-kurve-tracer - goede torren steken de vlag uit

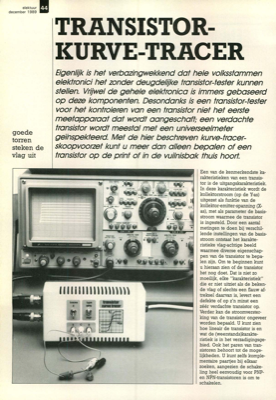

elektuur 44 december 1989 goede torren steken de vlag uit TRANSISTOR- KURVE-TRACER Eigenlijk is het verbazingwekkend dat hele volksstammen elektronici het zonder deugdelijke transistor-tester kunnen stellen. Vrijwel de gehele elektronica is immers gebaseerd op deze komponenten. Desondanks is een transistor-tester voor het kontroleren van een transistor niet het eerste meetapparaat dat wordt aangeschaft; een verdachte transistor wordt meestal met een universeelmeter geihspekteerd. Met de hier beschreven kurve-tracer- skoopvoorzet kunt u meer dan alleen bepalen of een transistor op de print of in de vuilnisbak thuis hoort. 1111111111111111111 Een van de kenmerkendste ka- rakteristieken van een transis- tor is de uitgangskarakteristiek. In deze karakteristiek wordt de kollektorstroom (op de Y-as) uitgezet als funktie van de kollektor-emitter-spanning (X- as), met als parameter de basis- stroom waarmee de transistor is ingesteld. Door een aantal metingen te doen bij verschil- lende in...
