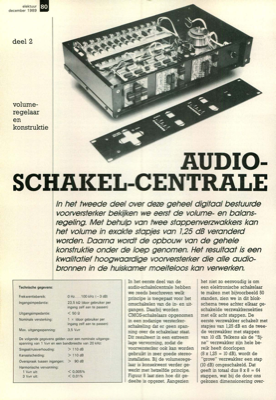

audio-schakelcentrale (2) - volumeregelaar en konstruktie

elektuur 80 december 1989 deel 2 volume- regelaar en konstruktie AUDIO- SCHAKEL-CENTRALE Technische gegevens: Frekwentiebereik: Ingangsimpedantie: Uitgangsimpedantie: Nominale versterking: Max. uitgangsspanning: 0 Hz 100 kHz (-3 dB) 23,5 kQ (door gebruiker per ingang zelf aan te passen) < 50 Q 1 x (door gebruiker per ingang zelf aan te passen) 3,5 Veff In het eerste deel van de audio-schakelcentrale hebben we reeds beschreven welk principe is toegepast voor het omschakelen van de in- en uit- gangen. Daarbij worden CMOS-schakelaars opgenomen in een zodanige versterker- schakeling dat er geen span- ning over de schakelaar staat. Dit resulteert in een extreem lage vervorming, zodat de voorversterker ook kan worden gebruikt in zeer goede stereo- installaties. Bij de volumerege- laar is konsekwent verder ge- werkt met hetzelfde principe. Figuur 8 laat zien hoe dit ge- deelte is opgezet. Aangezien het niet zo eenvoudig is om een elektronische schakelaar te maken met bijvoorbeeld 50 stan...
