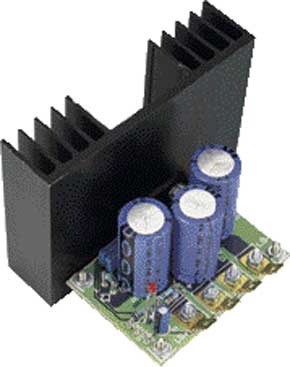

IC-eindversterker
speciaal voor in de auto, ruim 50 watt uit een 12-V-accu
Deze uit nauwelijks meer dan één enkel IC bestaande eindversterker is speciaal bedoeld voor gebruik in de auto en andere accugevoede toepassingen. Hij oogt bescheiden, maar blijkt over onverwachte potentie te beschikken als het op vermogensproductie aankomt.De ene versterker is de andere niet. Verreweg de meeste van de in Elektuur gepubliceerde versterkerontwerpen zijn bedoeld voor huiskamer- of studiogebruik. Zij draaien op voedingsspanningen van pakweg 60 … 150 V (meestal ook nog verdeeld over twee symmetrische spanningen), wat ze op voorhand ongeschikt maakt voor gebruik in een auto.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = 1 M
R2 = 4k7
R3 = 1 k
R4 = 100 k
Condensatoren:
C1,C2 = 470 n
C3,C4 = 10 µ/63 V radiaal
C5,C6,C8 = 4700 µ/25 V radiaal (diam. 18 mm max., steek 7,5 mm)
C7 = 100 n, steek 5 mm
Halfgeleiders:
D1 = high-efficiency-LED
IC1 = TDA1562Q (Philips)
Diversen:
S1 = enkelpolige schakelaar
vier autoconnectors voor M3-schroefmontage
koellichaam voor IC1 (Rth<2,5 K/W)
print: EPS 000004-1
R1 = 1 M
R2 = 4k7
R3 = 1 k
R4 = 100 k
Condensatoren:
C1,C2 = 470 n
C3,C4 = 10 µ/63 V radiaal
C5,C6,C8 = 4700 µ/25 V radiaal (diam. 18 mm max., steek 7,5 mm)
C7 = 100 n, steek 5 mm
Halfgeleiders:
D1 = high-efficiency-LED
IC1 = TDA1562Q (Philips)
Diversen:
S1 = enkelpolige schakelaar
vier autoconnectors voor M3-schroefmontage
koellichaam voor IC1 (Rth<2,5 K/W)
print: EPS 000004-1
