Eenvoudige adapter voor SB Live! Player 1024
In de Halfgeleidergids van 2000 was een adapter te vinden die het mogelijk maakte om de digitale uitbreiding (print 990070-1) uit december 1999 op de juiste wijze met de `Sound Blaster Live ! 1024' door te verbinden. Deze digitale uitbreiding, voorzien van zowel coaxiale als optische in- en uitgangen, was oorspronkelijk voor de 12-polige uitbreidingconnector (Audio-Extension-connector) van de `Sound Blaster Live ! Player (Value)' ontworpen. De 1024-uitvoering beschikt over een 40-polige connector.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

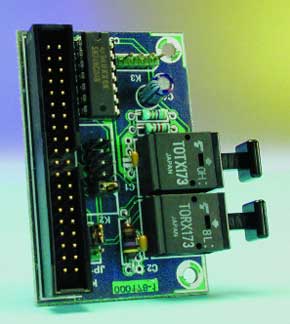

PCB
Onderdelenlijst
Weerstanden:
R1 = 4,7
R = 8k2
Condensatoren:
C1...C3 = 100 n keramisch
C4 = 10 µ/63 V radiaal
Spoelen:
L1 = 47 µ
Halfgeleiders:
IC1 = TOTX173
IC2 = TORX173
IC3 = 74HC04
Diversen:
JP1 = 3-polige pinheader + jumper
K1 = 40-polige boxheader
K2 = 2 x 5 pinheader + jumper
K3 = 4-polige pinheader
R1 = 4,7
R = 8k2
Condensatoren:
C1...C3 = 100 n keramisch
C4 = 10 µ/63 V radiaal
Spoelen:
L1 = 47 µ
Halfgeleiders:
IC1 = TOTX173
IC2 = TORX173
IC3 = 74HC04
Diversen:
JP1 = 3-polige pinheader + jumper
K1 = 40-polige boxheader
K2 = 2 x 5 pinheader + jumper
K3 = 4-polige pinheader
