Geïntegreerd spraakgeheugen

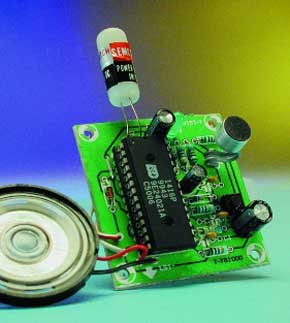

Met geïntegreerde spraakgeheugens zijn aardige en ook ludieke toepassingen te maken. De hier gepresenteerde schakeling wordt door de auteur in het toilet gebruikt om potentiële `naast of op de wc-bril plassers' te vermanen om toch alsjeblieft op de bril te gaan zitten. Een sensor (kwikschakelaar) detecteert of de bril omhoog staat en activeert de (onopvallend aangebrachte) spraakschakeling. De dan weerklinkende tekst kan door de bewoner vrij worden gekozen.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = 470
R2,R3,R4 = 100 k
R5,R7 = 10 k
R6 = 5k6
R8 = 470 k
Condensatoren:
C1 = 100 µ/16 V radiaal
C2 = 220 µ/16 V radiaal
C3...C5 = 100 n
C6 = 4µ7/16 V radiaal
Diversen:
S1 = drukknop met maakcontact
S2 = drukknop met maakcontact of tuimelschakelaar (Conrad nr. 700444) of fotodiode (BPW34)
Mi1 = elektret-microfoon (Conrad nr. 302155)
PC1, PC2 = printpen
LS1 = luidspreker 16 Ohm
R1 = 470
R2,R3,R4 = 100 k
R5,R7 = 10 k
R6 = 5k6
R8 = 470 k
Condensatoren:
C1 = 100 µ/16 V radiaal
C2 = 220 µ/16 V radiaal
C3...C5 = 100 n
C6 = 4µ7/16 V radiaal
Diversen:
S1 = drukknop met maakcontact
S2 = drukknop met maakcontact of tuimelschakelaar (Conrad nr. 700444) of fotodiode (BPW34)
Mi1 = elektret-microfoon (Conrad nr. 302155)
PC1, PC2 = printpen
LS1 = luidspreker 16 Ohm
