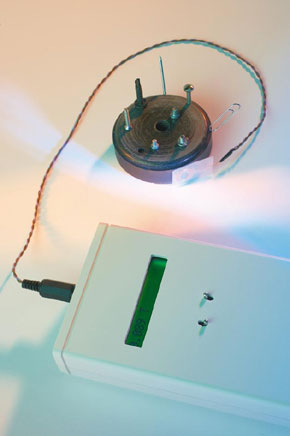

Magnetische fluxmeter
met een simpel oppikspoeltje
Hoe kom je er precies achter hoeveel een magneet nu sterker of zwakker is dan die ene magneet die je als referentie gebruikt? Deze meter geeft het antwoord en is ook nog eens gemakkelijk te bouwen.
De auteur heeft verscheidene generators met permanente magneten gebouwd voor kleine windmolens. Een aantal van deze magneten kwam uit oude luidsprekers. Gegevens waren niet bekend, zodat het resultaat in een magnetische schakeling op zijn best ‘onvoorspelbaar’ was. De behoefte aan een apparaat om op zijn minst ruwweg de grootte van magnetische velden te kunnen bepalen, werd steeds sterker.
Commerciële Gauss-meters zijn duur. Er zitten gewoonlijk Hall-sensoren in en geschikte types zijn niet gemakkelijk te vinden. Een oppikspoeltje is een goed alternatief. Het gaat hierbij om een spoeltje dat even in het te meten magnetische veld wordt gehouden en er vervolgens weer wordt uitgetrokken. Er wordt dan een spanningspuls opgewekt die een maat is voor de magnetische flux die door de spoel heen ging.
De auteur heeft verscheidene generators met permanente magneten gebouwd voor kleine windmolens. Een aantal van deze magneten kwam uit oude luidsprekers. Gegevens waren niet bekend, zodat het resultaat in een magnetische schakeling op zijn best ‘onvoorspelbaar’ was. De behoefte aan een apparaat om op zijn minst ruwweg de grootte van magnetische velden te kunnen bepalen, werd steeds sterker.
Commerciële Gauss-meters zijn duur. Er zitten gewoonlijk Hall-sensoren in en geschikte types zijn niet gemakkelijk te vinden. Een oppikspoeltje is een goed alternatief. Het gaat hierbij om een spoeltje dat even in het te meten magnetische veld wordt gehouden en er vervolgens weer wordt uitgetrokken. Er wordt dan een spanningspuls opgewekt die een maat is voor de magnetische flux die door de spoel heen ging.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = * (100 Ohm, een eerste suggestie om mee te beginnen)
R2,R5 = 2k7, SMD 0805
R3,R4 = 2,2 , SMD 0805 (bijv. Farnell bestelnr. 310-4515)
R6,R9,R10,R11 = 10 k, SMD 0805
R7,R8 = 100 k, SMD 0805
R12 = 1k, SMD 0805
R13 = 22
R14 = 39 k
P1 = 10 instelpotmeter, Bourns type 3329H (bijv. Farnell bestelnr. 345-970)
P2 = 10 k instelpotmeter, liggend model
Condensatoren:
C1,C2 = 2µ2/25 V radiaal
C3,C7 = 100 n, SMD 0805
C4,C5 = 22 p, SMD 0805
C6 = 10 µ/63 V radiaal
Halfgeleiders:
D1 = high-current Schottky-diode, behuizing SOD-323, bijv., Zetex type ZHCS400 (Farnell bestelnr. 301-4850)
IC1 = LP2950CZ-5.0
IC2 = MAX4130EUK-T (Maxim), behuizing 5-pens SOT-23, of MAX4122EUK-T (Farnell bestelnr. 353-4169)
IC3 = PIC16F876-20/SP in 28-pens narrow-DIP-behuizing (geprogrammeerd, EPS 040258-41)
Diversen:
K1 = 2-polige pinheader
S1 = schakelaar met maakcontact, voor chassismontage
S2 = dubbelpolige wisselschakelaar, voor chassismontage (+ 6-voudige SIL-header indien noodzakelijk)
S3 = drukknop met maakcontact
X1 = 16 MHz kristal, behuizing HC-49/4H
LCD1 = LCD, 1 regel, 16 tekens, met 14-polige pinheader
BT1 = batterij, 4 x 1,5 V penlite
Behuizing met compartiment voor 4 penlite-batterijen, bijv. OKW type V155 (SG155), versie III (OKW nr. A9408338), afmetingen circa 158x95x33 mm
R1 = * (100 Ohm, een eerste suggestie om mee te beginnen)
R2,R5 = 2k7, SMD 0805
R3,R4 = 2,2 , SMD 0805 (bijv. Farnell bestelnr. 310-4515)
R6,R9,R10,R11 = 10 k, SMD 0805
R7,R8 = 100 k, SMD 0805
R12 = 1k, SMD 0805
R13 = 22
R14 = 39 k
P1 = 10 instelpotmeter, Bourns type 3329H (bijv. Farnell bestelnr. 345-970)
P2 = 10 k instelpotmeter, liggend model
Condensatoren:
C1,C2 = 2µ2/25 V radiaal
C3,C7 = 100 n, SMD 0805
C4,C5 = 22 p, SMD 0805
C6 = 10 µ/63 V radiaal
Halfgeleiders:
D1 = high-current Schottky-diode, behuizing SOD-323, bijv., Zetex type ZHCS400 (Farnell bestelnr. 301-4850)
IC1 = LP2950CZ-5.0
IC2 = MAX4130EUK-T (Maxim), behuizing 5-pens SOT-23, of MAX4122EUK-T (Farnell bestelnr. 353-4169)
IC3 = PIC16F876-20/SP in 28-pens narrow-DIP-behuizing (geprogrammeerd, EPS 040258-41)
Diversen:
K1 = 2-polige pinheader
S1 = schakelaar met maakcontact, voor chassismontage
S2 = dubbelpolige wisselschakelaar, voor chassismontage (+ 6-voudige SIL-header indien noodzakelijk)
S3 = drukknop met maakcontact
X1 = 16 MHz kristal, behuizing HC-49/4H
LCD1 = LCD, 1 regel, 16 tekens, met 14-polige pinheader
BT1 = batterij, 4 x 1,5 V penlite
Behuizing met compartiment voor 4 penlite-batterijen, bijv. OKW type V155 (SG155), versie III (OKW nr. A9408338), afmetingen circa 158x95x33 mm
