paX: een eindversterker met 'error correction (2)
Deel 2: De spanningsversterker en de ingangsbuffer
In het eerste deel hebben we het principe van 'error correction' besproken en hebben we een uitgangstrap met error correction opgebouwd. In dit tweede deel gaan we error correction gebruiken in een spanningsversterker-trap en voegen alles samen tot een complete eindversterker. Ook aan de praktische opbouw van de gehele eindversterker zal in dit deel aandacht worden besteed.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

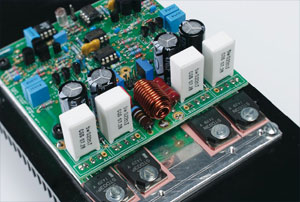

PCB
Onderdelenlijst
Weerstanden:
(0,25 W metaalfilm)
R1...R4,R6,R8,R17,R18 = 47 Ohm
R7 = 220 Ohm
R9,R10,R12,R25,R34 = 4k7
R11 = 249 Ohm
R13 = 2k74
R16 = 5k23
R19,R20,R30,R31 = 2k15
R21...R24,R60 = 100 Ohm
R26,R27,R33,R40...R43,R46,R51 = 1 k
R28 = 10 Ohm
R29 = 3k0
R32 = 33 Ohm
R35,R36 = 619 Ohm
R37,R38 = 680 Ohm
R39,R45 = 1M
R44 = 7k5
R47,R48 = 1k8 2 W MF
R49,R50 = 10 k
R52...R55 = 0Ohm22 5 W ker.
R64 = 1Ohm5 2 W
R65 = 6Ohm8 2 W
RV1, RV2 = 200 Ohm multiturn instel
R5,R14,R15,R56...R59, R61...R63 = niet aanwezig
Condensatoren:
C1,C3,C23 = 150 p polypropyleen
C2, C4,C5,C9,C14...C16,C19,C22, C24,C25 = 100 n ker.
C6...C8,C13,C21 = 1 µ/63 V folie
C10 = 220 n/50 V ker.
C11,C12,C17,C18 = 470 µ/63 V
C26 = 1 n folie
Zelfinducties:
L1 = 5 µH (zie tekst)
Halfgeleiders:
D1, D2, D5,D6,D10,D11 = zenerdiode 15 V/0,5 W
D3,D4,D9,D12,D13,D14 = 1N4148
D7,D8 = 1N4003
Q1,Q2,Q9 = 2SA1208
Q3,Q4,Q10 = 2SC2910
Q5,Q11,Q17,Q18 = BC546B
Q6,Q14,Q19,Q20 = BC556B
Q13,Q16 = STD03N (+ isolatieplaatje en montagemateriaal)
Q12,Q15 = STD03P (+ isolatieplaatje en montagemateriaal)
U1,U2,U4 = AD844AN
U3 = TL051CP
Diversen:
J9 = header 2 x 1 pen (signaalingang)
J10 = header 2 x 3 pen (+ flatcable)
4 IC-voetjes DIL08
(0,25 W metaalfilm)
R1...R4,R6,R8,R17,R18 = 47 Ohm
R7 = 220 Ohm
R9,R10,R12,R25,R34 = 4k7
R11 = 249 Ohm
R13 = 2k74
R16 = 5k23
R19,R20,R30,R31 = 2k15
R21...R24,R60 = 100 Ohm
R26,R27,R33,R40...R43,R46,R51 = 1 k
R28 = 10 Ohm
R29 = 3k0
R32 = 33 Ohm
R35,R36 = 619 Ohm
R37,R38 = 680 Ohm
R39,R45 = 1M
R44 = 7k5
R47,R48 = 1k8 2 W MF
R49,R50 = 10 k
R52...R55 = 0Ohm22 5 W ker.
R64 = 1Ohm5 2 W
R65 = 6Ohm8 2 W
RV1, RV2 = 200 Ohm multiturn instel
R5,R14,R15,R56...R59, R61...R63 = niet aanwezig
Condensatoren:
C1,C3,C23 = 150 p polypropyleen
C2, C4,C5,C9,C14...C16,C19,C22, C24,C25 = 100 n ker.
C6...C8,C13,C21 = 1 µ/63 V folie
C10 = 220 n/50 V ker.
C11,C12,C17,C18 = 470 µ/63 V
C26 = 1 n folie
Zelfinducties:
L1 = 5 µH (zie tekst)
Halfgeleiders:
D1, D2, D5,D6,D10,D11 = zenerdiode 15 V/0,5 W
D3,D4,D9,D12,D13,D14 = 1N4148
D7,D8 = 1N4003
Q1,Q2,Q9 = 2SA1208
Q3,Q4,Q10 = 2SC2910
Q5,Q11,Q17,Q18 = BC546B
Q6,Q14,Q19,Q20 = BC556B
Q13,Q16 = STD03N (+ isolatieplaatje en montagemateriaal)
Q12,Q15 = STD03P (+ isolatieplaatje en montagemateriaal)
U1,U2,U4 = AD844AN
U3 = TL051CP
Diversen:
J9 = header 2 x 1 pen (signaalingang)
J10 = header 2 x 3 pen (+ flatcable)
4 IC-voetjes DIL08
