Experimenteren met GPS-ontvangers

Verschillende mogelijkheden voor zelfbouwsystemen

Experimenteren met GPS-ontvangers
Experimenteren met GPS-ontvangers

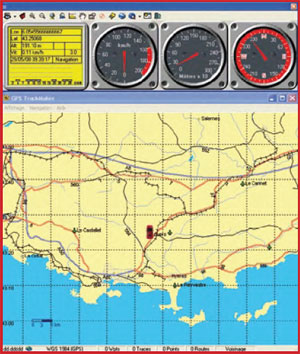

Hoewel een GPS-navigatiesysteem voor in de auto al verscheidene jaren gemeengoed is, zijn autonome GPS-ontvangers voor de elektronica-ontwerper pas recent op de markt verschenen. Ondanks hun bescheiden afmetingen en lage prijs kunnen ze wat betreft prestaties wedijveren met hun voorgangers en is met de juiste elektronica plaatsbepaling of navigatie mogelijk met dezelfde nauwkeurigheid als een fabrieksproduct. De toepassing van deze ontvangers is relatief eenvoudig, maar veel elektronica-ontwerpers en robotbouwers weten niet goed hoe ze met deze technische juweeltjes om moeten gaan. Daarom willen we u aan de hand van dit artikel en drie verschillende schakelingen deze ontvangers leren gebruiken.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Onderdelenlijst

GPS/pc-interface

Condensatoren:C1 = 470 ?/25 V radiaal

C2 = 220 n MKT

C3 = 10 ?/25 V radiaal

C4...C9 = 100 nF keramischHalfgeleiders:

D1 = 1N4004

IC1 = 78L05

IC2 = GPS ontvanger = EM-406A (zie tekst)

IC3 = MAX242 (Maxim)Diversen:

K1 = DC-voedingsprintconnector

K2 = header 1 x 6 contacten

K3 = 9-pens sub-D-connector voor printmontage

K4 = connector SM06B-SRSS-RB (Digikey)

K5 = header 1 x 4 contacten

JP1 = header 1 x 3 contacten + jumper

Print-layout 070309-1



GPS ontvanger

Weerstanden: (¼ W/5%)R1 = 100 ?

R2...R5 = 10 k

R6 = 220 ?

R7 = 0 ?*Condensatoren:

C1 = 100 ?/25 V radiaal

C2 = 47 ?/25 V radiaal

C3 = 10 n keramisch

C4,C5 = 22 p keramischHalfgeleiders:

LCD1 = alfanumeriek LCD, 4 regels van 20 karakters

IC1 = LT1300

IC2 = PIC18F2520 (geprogrammeerd, EPS 080309-41)

IC3 = 74LS04

D1 = 1N5817 (beslist Schottky!)

D2 = zenerdiode 5,1 of 5,6 V/400 mWDiversen:

L1 = 22 ?H ELC08D Panasonic

Qz1 = kristal 20 MHz

P1 = 10 k instel

K1...K4 = header 1 x 2 contacten

K5 = DC-voedingsprintconnector

K6 = header 1 x 4 contacten

K7 = connector SM06B-SRSS-TB(LF)(SN)(Digikey)

GPS-ontvanger EM-406A (zie tekst)

Print-layout 070309-2
