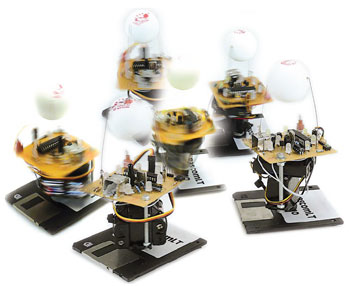

Fun with Fireflies
Eenvoudige kunstmatige intelligentie
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
R1,R3,R5,R11 = 22k
R2,R14,R15,R16,R17 = 4k7
R4 = LDR, bijv. A9060, Conrad bestelnr. 145475
R6 = 47 Ohm
R7,R8,R9,R10 = 220 Ohm
R12 = 1 k
R13 = 470 Ohm
Condensatoren:
C1,C6 = 10µF / 16V radiaal
C2,C3 = 22 p
C4 = 4n7
C5,C7 = 100 n
Halfgeleiders:
D1,D2,D3,D4,D5,D6,D7,D8 = tweekleuren-LED, 5 mm
D9 = IR-LED, 5 mm
T1,T2,T3,T4 = BC547
IC1 = ATmega88
Diversen:
X1 = kristal 12 MHz
BZ1 = AC-buzzer
S1 = drukknop SPNO, Tyco Electronics FSM4JH
S2 = miniatuur schakelaar SPDT, C&K ET01MD1CBE
K1 = pinheader 2x3
Print EPS 100014-1
Servomotor
pingpongbal
