Binnen zonder sleutel!
Muzikaal codeslot

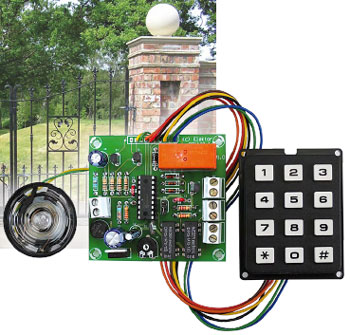

Een elektrisch bediend deurslot kan uitermate praktisch zijn, als we tenminste nooit de afstandbediening of de sleutel vergeten. Gewoonlijk is de stuurprint van dit soort deursloten voorzien van een aansluiting voor een schakelaar om de deur zonder afstandbediening of sleutel te kunnen openen of sluiten. Omdat deze schakelaar niet van buiten toegankelijk mag zijn, wordt het systeem complexer. Het hier voorgestelde slot met cijfercode maakt het mogelijk drie van zulke toegangen te besturen door middel van het intoetsen van een geheime code.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
* digitaal toetsenbord met geluidseffecten
* 4 codes van maximaal 15 cijfers
* 3 individueel te besturen relaisuitgangen
* speelt de Mars van het Vreemdelingenlegioen
* PIC16F84 microcontroller
* geen exotische onderdelen
* 4 codes van maximaal 15 cijfers
* 3 individueel te besturen relaisuitgangen
* speelt de Mars van het Vreemdelingenlegioen
* PIC16F84 microcontroller
* geen exotische onderdelen
Onderdelenlijst
Weerstanden:
R1 = 22 k
R2...R5 = 10 k
R6 = 56 Ohm
R7 = 3k3
R8,R9 = 2k2
Condensatoren:
C1 = 470 µ/25 V radiaal
C2 = 22 µ/16 V radiaal
C3, C4 = 100 n
C5 = 100 p
C6 = 330 µ/16 V radiaal
Halfgeleiders:
B1 = bruggelijkrichter 800 mA (bijv. W06M)
D1 = 1N4001
D2, D3, D4 = 1N4148
IC1 = 7805
IC2 = PIC16F84-4/P (geprogrammeerd, EPS 081143-41)
T1,T3 = BC337
T2 = BC547
Diversen:
P1 = Multiturn-instelpotmeter voor horizontale montage, 10 k
RE1, RE2 = relais SPNO 5 V/500 Ohm (Meder DIP05-1A72-12D)
RE3 = relais DPDT 12 V (Tyco V23057-B002-A201)
K1,K2,K3,K6 = 2-polige printkroonsteen, steek
K4 = 2-pens header + jumper
K5 = 10-pens header, steek 2,54 mm
Miniatuur luidsprekertje 50 Ohm
Matrix-toetsenbordje met 4 x 3 toetsen
Print 081143-1
R1 = 22 k
R2...R5 = 10 k
R6 = 56 Ohm
R7 = 3k3
R8,R9 = 2k2
Condensatoren:
C1 = 470 µ/25 V radiaal
C2 = 22 µ/16 V radiaal
C3, C4 = 100 n
C5 = 100 p
C6 = 330 µ/16 V radiaal
Halfgeleiders:
B1 = bruggelijkrichter 800 mA (bijv. W06M)
D1 = 1N4001
D2, D3, D4 = 1N4148
IC1 = 7805
IC2 = PIC16F84-4/P (geprogrammeerd, EPS 081143-41)
T1,T3 = BC337
T2 = BC547
Diversen:
P1 = Multiturn-instelpotmeter voor horizontale montage, 10 k
RE1, RE2 = relais SPNO 5 V/500 Ohm (Meder DIP05-1A72-12D)
RE3 = relais DPDT 12 V (Tyco V23057-B002-A201)
K1,K2,K3,K6 = 2-polige printkroonsteen, steek
K4 = 2-pens header + jumper
K5 = 10-pens header, steek 2,54 mm
Miniatuur luidsprekertje 50 Ohm
Matrix-toetsenbordje met 4 x 3 toetsen
Print 081143-1
