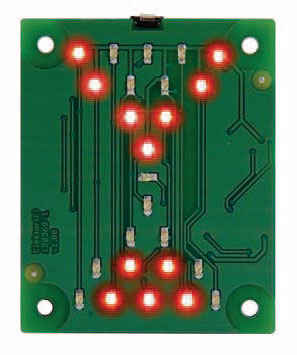

Tandenpoets-timer voor kinderen
Een ouderwetse zandloper trekt altijd de aandacht. Ondanks het feit dat deze geen elektronica bevat en geen geluid maakt, worden kleine kinderen onmiddellijk aangetrokken door het langzaam omlaagstromende zand dat ze niet kunnen tegenhouden. Omdat de meeste kinderen het niet zo nauw nemen met de tijd, bijvoorbeeld als het bedtijd is en het dagelijkse tandenpoetsritueel is aangebroken, is hier een leuke kindvriendelijke manier om de kleintjes te leren hoe lang ze elke dag moeten poetsen.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Opmerking: Sinds de oorspronkelijke publicatie van dit project/artikel kunnen sommige onderdelen, software-elementen, webpagina's en andere elementen zijn bijgewerkt of gewijzigd.
Onderdelenlijst
Onderdelenlijst
Weerstanden (SMD 0805):
R1 = 1 k 1%
R2 = 10 k 1%
R3,R4 = 75 Ohm 1%
R5..R16 = 120 Ohm 1%
Condensatoren:
C1,C2,C3 = 100 n/25 V, SMD 0805
Halfgeleiders:
D1..D24 = LED rood, SMD 0805 (bijv. Kingbright KPHCM-2012SURCK, Farnell-nr. 1686067)
D25 = LED groen, SMD 0805 (bijv. Kingbright KPHCM-2012CGCK, Farnell-nr. 1686075)
IC1 = ATtiny13A-SSH, SO-8 (geprogrammeerd, EPS 120368-41)
IC2,IC3 = 74HC164D, SOIC-14
T1 = BC850C, SOT-23
Diversen:
BT1 = knoopcelhouder en CR2032 batterij (Farnell-nr. 2064725)
BZ1 = piëzo-buzzer (Farnell-nr. 1192551)
K1 = 2x3-pens pinheader, steek 2,54 mm
S1 = druktoets voor haakse montage (Farnell-nr. 1761633)
Print nr. 120368-1
Weerstanden (SMD 0805):
R1 = 1 k 1%
R2 = 10 k 1%
R3,R4 = 75 Ohm 1%
R5..R16 = 120 Ohm 1%
Condensatoren:
C1,C2,C3 = 100 n/25 V, SMD 0805
Halfgeleiders:
D1..D24 = LED rood, SMD 0805 (bijv. Kingbright KPHCM-2012SURCK, Farnell-nr. 1686067)
D25 = LED groen, SMD 0805 (bijv. Kingbright KPHCM-2012CGCK, Farnell-nr. 1686075)
IC1 = ATtiny13A-SSH, SO-8 (geprogrammeerd, EPS 120368-41)
IC2,IC3 = 74HC164D, SOIC-14
T1 = BC850C, SOT-23
Diversen:
BT1 = knoopcelhouder en CR2032 batterij (Farnell-nr. 2064725)
BZ1 = piëzo-buzzer (Farnell-nr. 1192551)
K1 = 2x3-pens pinheader, steek 2,54 mm
S1 = druktoets voor haakse montage (Farnell-nr. 1761633)
Print nr. 120368-1
