Actieve DI-box
Met potentiaalvrije symmetrische uitgang

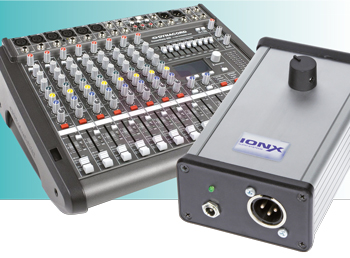

Deze schakeling zorgt voor een aanpassing tussen een asymmetrische geluidsbron (bijv. een gitaar) en een symmetrische ingang van een versterker of mengpaneel. Met behulp van een draaischakelaar kan het ingangssignaal bovendien in verschillende stappen worden versterkt of verzwakt.
Materials
Onderdelenlijst
Onderdelenlijst
Weerstanden:
R1 = 470 Ohm
R2,R16 = 1 M
R3,R6,R7,R8,R13,R14,R17,R25,R26,R30,R31,R32 = 33 k
R4 = 15 k
R5 = 8k2
R9,R20 = 680 Ohm
R10,R18 = 56 Ohm
R11,R12,R21,R22 = 100 k
R15 = 12 Ohm
R19 = 47 Ohm
R23,R27,R28 = 10 k
R24 = 100 Ohm
R29 = 330 k
R33 = 0 Ohm (draadbrug)
R34 = 2k2
Condensatoren:
C1 = 1 µ MKT of
C2,C8 = 47 p
C3,C5 = 2µ2 MKT of MKS
C4 = 100 p
C6 = 470 n
C7 = 47 p
C9,C10 = 220 µ/25 V
C11 = 470 µ/50 V
Halfgeleiders:
D1 = 1N4148
D2 = LED rood, 3 mm
U1 = LM833
U2 = TL072
U3 = TL071
Diversen:
S1 = draaischakelaar voor printmontage, 2 x 6 standen
K1,K2 = stereo 6,3 mm jack-connector voor printmontage
J1 = 3-pens pinheader
J2 = 2-pens pinheader
voedingsconnector voor paneelmontage, middenpen 2,1 mm
3-pens XLR-chassisdeel voor paneelmontage
kastje Hammond 1455K1202 (Conrad-bestelnr. 534415 - 89)
Weerstanden:
R1 = 470 Ohm
R2,R16 = 1 M
R3,R6,R7,R8,R13,R14,R17,R25,R26,R30,R31,R32 = 33 k
R4 = 15 k
R5 = 8k2
R9,R20 = 680 Ohm
R10,R18 = 56 Ohm
R11,R12,R21,R22 = 100 k
R15 = 12 Ohm
R19 = 47 Ohm
R23,R27,R28 = 10 k
R24 = 100 Ohm
R29 = 330 k
R33 = 0 Ohm (draadbrug)
R34 = 2k2
Condensatoren:
C1 = 1 µ MKT of
C2,C8 = 47 p
C3,C5 = 2µ2 MKT of MKS
C4 = 100 p
C6 = 470 n
C7 = 47 p
C9,C10 = 220 µ/25 V
C11 = 470 µ/50 V
Halfgeleiders:
D1 = 1N4148
D2 = LED rood, 3 mm
U1 = LM833
U2 = TL072
U3 = TL071
Diversen:
S1 = draaischakelaar voor printmontage, 2 x 6 standen
K1,K2 = stereo 6,3 mm jack-connector voor printmontage
J1 = 3-pens pinheader
J2 = 2-pens pinheader
voedingsconnector voor paneelmontage, middenpen 2,1 mm
3-pens XLR-chassisdeel voor paneelmontage
kastje Hammond 1455K1202 (Conrad-bestelnr. 534415 - 89)
