ELPB-NG: Prototyping-board nieuwe stijl
Gaatjesprint is dood — leve gaatjesprint
Alle prototyping-kaarten (ook wel bekend als gaatjesprint of Veroboard) hebben één ding gemeen: ze zijn ouderwets. TTL is vervangen door microcontrollers en opamps hebben geen symmetrische voedingslijnen meer nodig. Terwijl de elektronica zich blijft ontwikkelen, is gaatjesprint blijven steken in de vorige eeuw. Het Elektor-lab vond dat het tijd was voor verandering.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

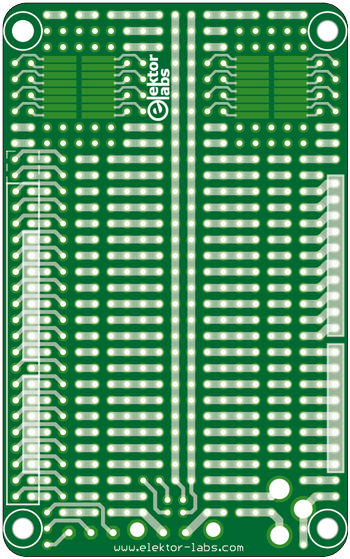

PCB
