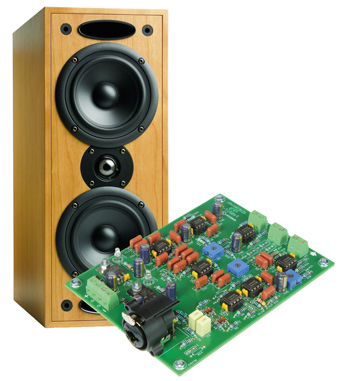

Actief scheidingsfilter voor actieve boxen
Steile flanken voor driewegsysteem
Een actieve box is vergeleken met zijn passieve tegenhanger weliswaar veel omslachtiger, maar heeft toch duidelijke audio-technische en daarmee ‘klinkende’ voordelen. Opmerkzame audioliefhebbers zal deze zin bekend voorkomen. En dat klopt: dit scheidingsfilter is van de auteur van de al eerder gepubliceerde High-end eindtrap voor actieve boxen. Alle elektronica is nu beschikbaar om zelf een hoogwaardige actieve box te bouwen.
Extra info / Update
Technische specificaties:
Symmetrische ingang: 6,3 mm jackplug of XLR
Typisch ingangssignaal: 0,5...1 Veff. (line-niveau)
Ingangsimpedantie: 100 kOhm
THD+Noise per Kanaal (B = 22 kHz):
Bas: 0,0003 % (bij 100Hz)
Midden: 0,0003 % (bij 2 kHz)
Hoog: 0,0005 % (bij 7 kHz)
Voedingsspanning: +/-16...+/-25 V
Stroomgebruik: ±65 mA (typisch)
Symmetrische ingang: 6,3 mm jackplug of XLR
Typisch ingangssignaal: 0,5...1 Veff. (line-niveau)
Ingangsimpedantie: 100 kOhm
THD+Noise per Kanaal (B = 22 kHz):
Bas: 0,0003 % (bij 100Hz)
Midden: 0,0003 % (bij 2 kHz)
Hoog: 0,0005 % (bij 7 kHz)
Voedingsspanning: +/-16...+/-25 V
Stroomgebruik: ±65 mA (typisch)
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Componentenlijst:
Weerstanden:
1% = Metaalfilm
R1,R2,R5,R6,R49,R50 = 1 k, 5%
R3,R4,R32,R33= 100 k, 5 %
R7,R14,R21,R36,R47 = optioneel *
R8...R13,R22,R29,R31,R37,R39...R43,R46* = 3 k, 1%
R15,R17 = 4k7, 1%
R16,R18,R24,R25,R26,R27 = 2k26, 1%
R19,R51 = 3k3, 5%
R20,R35,R45 = 10 k, 5%
R23,R38,R48 = 100 Ohm, 5%
R28,R30 = 6k2, 1%
R34,R44 = 180 k, 5%
P1,P2,P3 = 20 k, instelpotmeter, liggend *
Condensatoren:
C1,C4,C5,C6,C27...C30 = optioneel *
C2,C3 = 1 µ/63 V, folie (PET), steek 2,5/5 mm
C7...C16 = 10 n/5%, folie (PET), steek 5/7,5 mm *
C17...C26 = 47 n/5%, folie (PET), steek 5/7,5 mm *
C31...C44,C52,C53 = 100 nF, X7R, steek 5 mm *
C45...C51,C54,C55 = 22 µF/63 V, elco, radiaal, ø 7 mm, steek 2,5 mm
Halfgeleiders:
D1...D4 = 1N4148
D5,D6 = 1N4007
LED1,LED2 = LED, groen, 3 mm
IC1...IC7 = NE5532A, 8-polig, DIL
IC8 = 7812
IC9 = 7912
Diversen:
K1 = 3-pol. XLR / 6,3 mm jackplug/connector (Neutrik NCJ6FA-H)
K2...K4 = 2-polige schroefklem, steek 5,08 mm
K5 = 4-polige schroefklem, steek 5,08 mm
Isolatieplaatje en isolatiebus voor IC9
Print 140571-1 *
* zie tekst
Weerstanden:
1% = Metaalfilm
R1,R2,R5,R6,R49,R50 = 1 k, 5%
R3,R4,R32,R33= 100 k, 5 %
R7,R14,R21,R36,R47 = optioneel *
R8...R13,R22,R29,R31,R37,R39...R43,R46* = 3 k, 1%
R15,R17 = 4k7, 1%
R16,R18,R24,R25,R26,R27 = 2k26, 1%
R19,R51 = 3k3, 5%
R20,R35,R45 = 10 k, 5%
R23,R38,R48 = 100 Ohm, 5%
R28,R30 = 6k2, 1%
R34,R44 = 180 k, 5%
P1,P2,P3 = 20 k, instelpotmeter, liggend *
Condensatoren:
C1,C4,C5,C6,C27...C30 = optioneel *
C2,C3 = 1 µ/63 V, folie (PET), steek 2,5/5 mm
C7...C16 = 10 n/5%, folie (PET), steek 5/7,5 mm *
C17...C26 = 47 n/5%, folie (PET), steek 5/7,5 mm *
C31...C44,C52,C53 = 100 nF, X7R, steek 5 mm *
C45...C51,C54,C55 = 22 µF/63 V, elco, radiaal, ø 7 mm, steek 2,5 mm
Halfgeleiders:
D1...D4 = 1N4148
D5,D6 = 1N4007
LED1,LED2 = LED, groen, 3 mm
IC1...IC7 = NE5532A, 8-polig, DIL
IC8 = 7812
IC9 = 7912
Diversen:
K1 = 3-pol. XLR / 6,3 mm jackplug/connector (Neutrik NCJ6FA-H)
K2...K4 = 2-polige schroefklem, steek 5,08 mm
K5 = 4-polige schroefklem, steek 5,08 mm
Isolatieplaatje en isolatiebus voor IC9
Print 140571-1 *
* zie tekst
