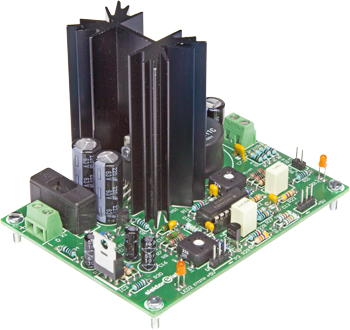

UniLab 2
Compacte schakelende labvoeding 0…30 V/3 A
Een regelbare labvoeding is een populair project om zelf te bouwen. Elektor heeft inmiddels al honderden schema’s voor allerlei soorten en groottes labvoedingen ontworpen en gepubliceerd. Een van de populairste voedingen van de afgelopen jaren was de UniLab uit 2010, een compact en nabouwzeker ontwerp. Na 6 jaar is het tijd voor een opvolger met dezelfde goede eigenschappen: de UniLab 2!
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Uitgangsspanning: 0…30 V
Max. uitgangsstroom: 3 A (spanningsbegrenzing bij 3,2 A)
Spanningsvariatie van onbelast tot 3 A: 0,17 V
Schakelfrequentie: 260 kHz
Max. rimpel (260 kHz): 120 mVtt
Nominale ingangsspanning 36…38 V
Automatisch afschakeling van uitgang bij Uin < 34,2 V
Rendement bij 30 V/3 A uit: 93%
Rendement bij 5 V/3,1 A uit: 80%
Compact printontwerp
Max. uitgangsstroom: 3 A (spanningsbegrenzing bij 3,2 A)
Spanningsvariatie van onbelast tot 3 A: 0,17 V
Schakelfrequentie: 260 kHz
Max. rimpel (260 kHz): 120 mVtt
Nominale ingangsspanning 36…38 V
Automatisch afschakeling van uitgang bij Uin < 34,2 V
Rendement bij 30 V/3 A uit: 93%
Rendement bij 5 V/3,1 A uit: 80%
Compact printontwerp
Onderdelenlijst
Onderdelenlijst
Weerstanden:
(5%/0,25 W, tenzij anders vermeld)
R1,R11,R28 = 10 k
R2,R34 = 100 Ohm
R3,R21,R30 = 1 k
R4,R9 = 20 k, 1%
R5,R24 = 18 k
R6,R19 = 2k0, 1%
R7,R17,R18 = 200 Ohm, 1%
R8 = 1k2
R10 = 220 k
R12 = 330 Ohm, 5%/5 W
R13,R14,R15,R16 = 0Ohm1, 5%/0,5 W
R20 = 1k8
R22,R29 = 47 k
R23 = 470 Ohm
R25 = 8k2
R26 = 10 M
R27 = 100 k
R31 = 270 Ohm
R32 = 820 Ohm
R33 = 36 k, 1%
P1 = 22 k instelpotmeter, liggend
P2 = 220 Ohm instelpotmeter, liggend
P3,P4 = 10 k potmeter lin.
Condensatoren:
C1,C2 = 220 µ/63V radiaal, steek 5 mm, diam. 10 mm
C3,C7 = 2µ2/50 V, keramisch Y5V, steek 5,08 mm
C4 = 10 n/100 V, keramisch X7R, steek 5,08 mm
C5 = 100 p/100 V, keramisch C0G/NP0, steek 5,08 mm
C6 = 1 n/100 V, keramisch X7R, steek 5,08 mm
C8 = 100 µ/63 V radiaal, steek 5 mm, diam. 10 mm
C9 = 4n7/50 V, keramisch X7R, steek 5,08 mm
C10 = 2n2/100 V, keramisch X7R, steek 5,08 mm
C11 = 1 µ/63 V, 5%, MKT, steek 5/7,5 mm
C12 = 2µ2/50 V, 5%, MKT, steek 5/7,5 mm
C13,C14 = 100 n/50 V, keramisch X7R, steek 5 mm
C15,C16,C17 = 10 µ/50 V radiaal, steek 2 mm, diam. 5/6,3 mm
C18 = 220 p/200 V, keramisch C0G/NP0, steek 5,08 mm
Spoelen:
L1 = 22 µH, 15%, 11 A, 0,014 Ohm, steek 23,9/29,3 mm (bijv. Murata 1422311C)
Halfgeleiders:
D1 = BZX55C30, zenerdiode 30 V/0,5 W
D2 = MBR1045, Schottky-diode, TO-220AC
LED1,LED2 = LED groen, 3 mm
T1 = J175_D26Z, P-kanaals JFET, TO-92
T2 = BS170, MOSFET, TO-92
IC1 = LM2677T-ADJ, DC/DC-regelaar, TO-220-7
IC2 = LM6134BIN/NOPB, quad-opamp, MDIP-14
IC3 = LM317, spanningsregelaar, TO-220-3
Diversen:
K1,K2 = 2-polige printkroonsteen, steek 5,08 mm
K3 = 2-pens pinheader, steek 2,54 mm
P3,P4 = 3-pens pinheader, steek 2,54 mm
F1 = zekeringhouder voor printmontage, 20 x 5 mm/500 V
met zekering 3,15 AT en afdekkap
HS1 = koellichaam voor printmontage, 2.6°C/W, afstand tussen montagepennen 25,4mm (bijv. Aavid 530002B02500G)
Isolatieset voor D2, bestaande uit plaatje en ring (bijv. Multicomp MK3306/S)
Print 150161-1
Weerstanden:
(5%/0,25 W, tenzij anders vermeld)
R1,R11,R28 = 10 k
R2,R34 = 100 Ohm
R3,R21,R30 = 1 k
R4,R9 = 20 k, 1%
R5,R24 = 18 k
R6,R19 = 2k0, 1%
R7,R17,R18 = 200 Ohm, 1%
R8 = 1k2
R10 = 220 k
R12 = 330 Ohm, 5%/5 W
R13,R14,R15,R16 = 0Ohm1, 5%/0,5 W
R20 = 1k8
R22,R29 = 47 k
R23 = 470 Ohm
R25 = 8k2
R26 = 10 M
R27 = 100 k
R31 = 270 Ohm
R32 = 820 Ohm
R33 = 36 k, 1%
P1 = 22 k instelpotmeter, liggend
P2 = 220 Ohm instelpotmeter, liggend
P3,P4 = 10 k potmeter lin.
Condensatoren:
C1,C2 = 220 µ/63V radiaal, steek 5 mm, diam. 10 mm
C3,C7 = 2µ2/50 V, keramisch Y5V, steek 5,08 mm
C4 = 10 n/100 V, keramisch X7R, steek 5,08 mm
C5 = 100 p/100 V, keramisch C0G/NP0, steek 5,08 mm
C6 = 1 n/100 V, keramisch X7R, steek 5,08 mm
C8 = 100 µ/63 V radiaal, steek 5 mm, diam. 10 mm
C9 = 4n7/50 V, keramisch X7R, steek 5,08 mm
C10 = 2n2/100 V, keramisch X7R, steek 5,08 mm
C11 = 1 µ/63 V, 5%, MKT, steek 5/7,5 mm
C12 = 2µ2/50 V, 5%, MKT, steek 5/7,5 mm
C13,C14 = 100 n/50 V, keramisch X7R, steek 5 mm
C15,C16,C17 = 10 µ/50 V radiaal, steek 2 mm, diam. 5/6,3 mm
C18 = 220 p/200 V, keramisch C0G/NP0, steek 5,08 mm
Spoelen:
L1 = 22 µH, 15%, 11 A, 0,014 Ohm, steek 23,9/29,3 mm (bijv. Murata 1422311C)
Halfgeleiders:
D1 = BZX55C30, zenerdiode 30 V/0,5 W
D2 = MBR1045, Schottky-diode, TO-220AC
LED1,LED2 = LED groen, 3 mm
T1 = J175_D26Z, P-kanaals JFET, TO-92
T2 = BS170, MOSFET, TO-92
IC1 = LM2677T-ADJ, DC/DC-regelaar, TO-220-7
IC2 = LM6134BIN/NOPB, quad-opamp, MDIP-14
IC3 = LM317, spanningsregelaar, TO-220-3
Diversen:
K1,K2 = 2-polige printkroonsteen, steek 5,08 mm
K3 = 2-pens pinheader, steek 2,54 mm
P3,P4 = 3-pens pinheader, steek 2,54 mm
F1 = zekeringhouder voor printmontage, 20 x 5 mm/500 V
met zekering 3,15 AT en afdekkap
HS1 = koellichaam voor printmontage, 2.6°C/W, afstand tussen montagepennen 25,4mm (bijv. Aavid 530002B02500G)
Isolatieset voor D2, bestaande uit plaatje en ring (bijv. Multicomp MK3306/S)
Print 150161-1
