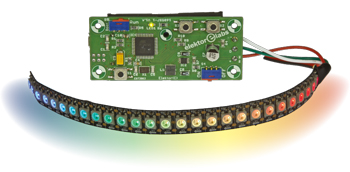

Wearable LED-controller
lichteffecten voor de disco
In de dierenwereld hebben mannetjes het niet makkelijk om een partner te vinden — ze moeten in soms heftige (schijn)gevechten met concurrenten bewijzen de sterkste te zijn, of dienen zich van hun fraaiste zijde te tonen en/of zo mooi mogelijk te zingen... Dan heeft Homo Sapiens, en vooral Homo Elektronicus, het tegenwoordig een stuk makkelijker— hij roept de hulp in van zijn halfgeleidervriendjes en bouwt deze controllerschakeling om LED-strips (of blitse broches) aan te sturen.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Onderdelenlijst
Weerstanden (alle SMD0805, 5%, 0,1 W)
R1,R2 = 22 Ohm
R3,R5,R9,R10 = 10 kOhm
R4 = 330 Ohm
R6 = 220 Ohm
R7 = 680 kOhm
R8 = 220 kOhm
Condensatoren
C1,C2 = 47 pF, 50 V,C0G/NP0, SMD0805
C3 = 100 µF/16 V, tantaal, SMD2312
C4 = 100 nF, 50 V, X7R, SMD0805
C5,C6 = 22 pF, 50 V, C0G/NP0, SMD0805
C7 = 470 µF/10 V, 0,16 Ohm, SMD alu-elco
C8,C9 = 10 µF/16 V, tantaal, SMD1206
C10 = 1 µF, 50 V, ±10%, X5R, MC Series
Spoelen
L1 = 4,7 µH, 1,72 A, 1,65 A, shielded, 0,082 Ohm, WE-TPC Series
Halfgeleiders
IC1 = Atmega32U4-AUR, 16 Mhz, 32 KB, 25 KB, 44-pin
IC2 = MCP1642B-ADJI/MS, 650mV-5,5V in, 1,8V-5,5V out, 0,8 A out
LED1 = LED low power, groen, SMD, 20 mA, 2,1 V
Overig
X1 = kristal 16 Mhz, 30 ppm, 18 pF, SMD 5 x 3,2 mm
S1,S2,S3 = druktoets, niet verlicht, printmontage
K1 = micro-USB-connector type B, USB 2.0, female
K2 = 3-polige printkroonsteen, raster 0,2”
K3 = pinheader 6-polig 2-rijig, raster 0,1”
S4,S5 = schuifschakelaar SPDT, on-on, through-hole
BAT = batterijhouder, AA x 2, through-hole
Weerstanden (alle SMD0805, 5%, 0,1 W)
R1,R2 = 22 Ohm
R3,R5,R9,R10 = 10 kOhm
R4 = 330 Ohm
R6 = 220 Ohm
R7 = 680 kOhm
R8 = 220 kOhm
Condensatoren
C1,C2 = 47 pF, 50 V,C0G/NP0, SMD0805
C3 = 100 µF/16 V, tantaal, SMD2312
C4 = 100 nF, 50 V, X7R, SMD0805
C5,C6 = 22 pF, 50 V, C0G/NP0, SMD0805
C7 = 470 µF/10 V, 0,16 Ohm, SMD alu-elco
C8,C9 = 10 µF/16 V, tantaal, SMD1206
C10 = 1 µF, 50 V, ±10%, X5R, MC Series
Spoelen
L1 = 4,7 µH, 1,72 A, 1,65 A, shielded, 0,082 Ohm, WE-TPC Series
Halfgeleiders
IC1 = Atmega32U4-AUR, 16 Mhz, 32 KB, 25 KB, 44-pin
IC2 = MCP1642B-ADJI/MS, 650mV-5,5V in, 1,8V-5,5V out, 0,8 A out
LED1 = LED low power, groen, SMD, 20 mA, 2,1 V
Overig
X1 = kristal 16 Mhz, 30 ppm, 18 pF, SMD 5 x 3,2 mm
S1,S2,S3 = druktoets, niet verlicht, printmontage
K1 = micro-USB-connector type B, USB 2.0, female
K2 = 3-polige printkroonsteen, raster 0,2”
K3 = pinheader 6-polig 2-rijig, raster 0,1”
S4,S5 = schuifschakelaar SPDT, on-on, through-hole
BAT = batterijhouder, AA x 2, through-hole
