Drievoudige LED-stroombron

Drievoudige LED-stroombron
Als voor verlichtingsdoeleinden witte LED's worden gebruikt, dan moet de stroom door de verschillende LED's bij voorkeur constant en voor elke tak gelijk zijn. Gewoonlijk wordt de stroom door een LED ingesteld met behulp van een serieweerstand. Hoe groter de spanningsval over deze weerstand, des te constanter zal de stroom zijn. Helaas wordt dan een belangrijk deel van de voedingsspanning aan deze serieweerstand besteed.

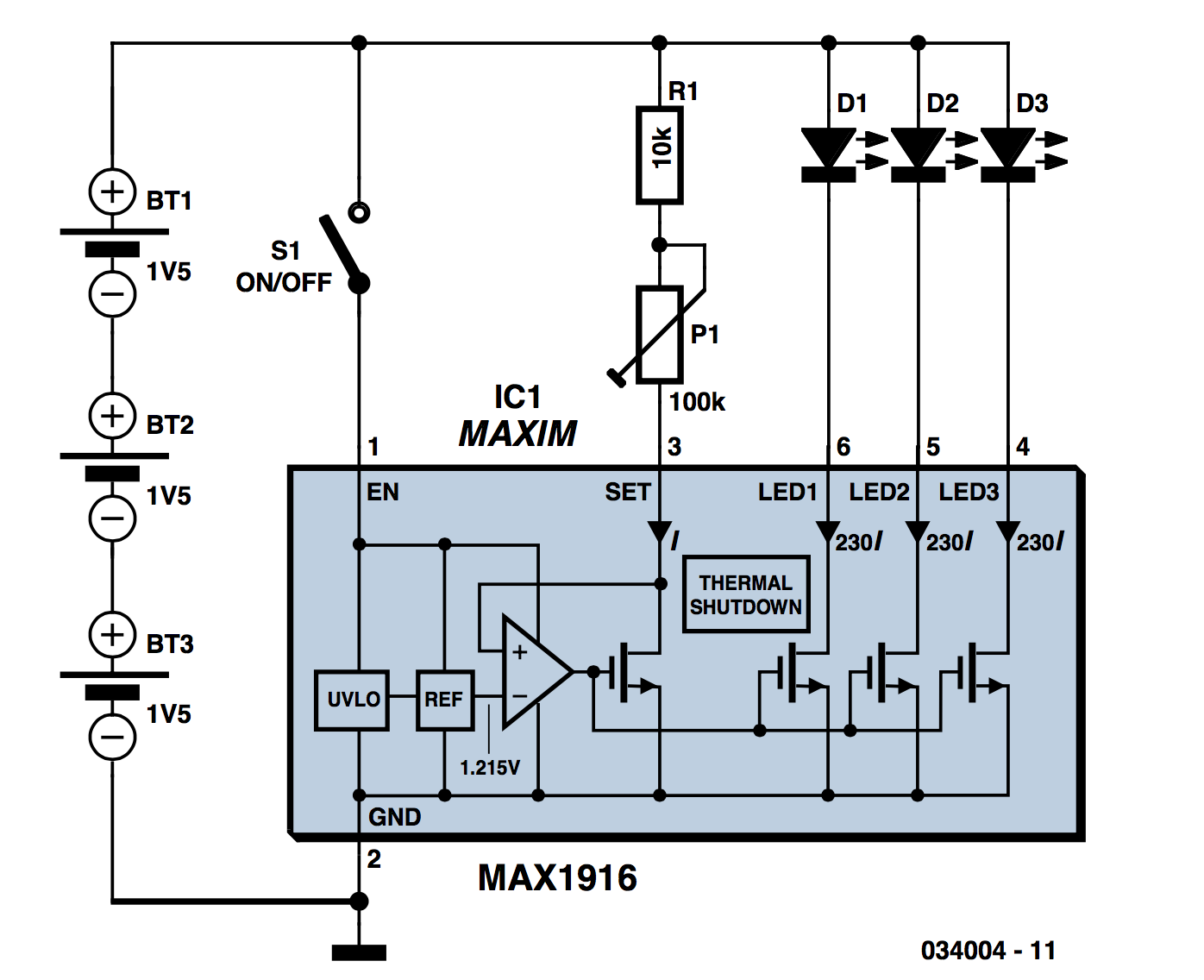

Halfgeleiderfabrikant Maxim (www.maxim-ic.com) heeft sinds kort een geïntegreerde drievoudige stroombron die genoegen neemt met slechts 200 mV spanningsverlies. De MAX1916 werkt volgens het principe van de stroomspiegel. In het schema is te zien dat op elk van de drie uitgangen een LED (D1, D2 en D3) is aangesloten. De stroom door elke LED is precies 230 maal zo groot als de stroom door de SET-ingang.
