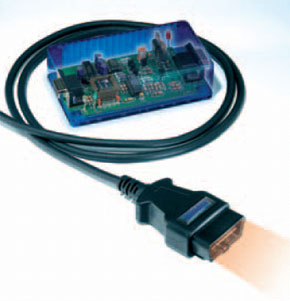

OBD-2-analyser
Controleer zelf de toestand van uw auto

Hoe vaak komt het niet voor dat u merkt dat uw wagen niet in orde is? Wanneer er allerlei lampjes gaan branden, is het vrij duidelijk dat er iets mis is. In sommige gevallen begint de auto zelfs tegen u te praten en wil van geen ophouden meer weten. Het kan ook voorkomen dat er een vaag probleem is, dat erg moeilijk aan een monteur uit te leggen is. En aan het servicelampje ziet u weliswaar dat er iéts niet in orde is, maar het geeft u verder geen enkele aanwijzing wat het zou kunnen zijn. Dan moet u een afspraak met de garage gaan maken.
Daarnaast zijn er ook veel autorijders die graag wat meer informatie willen over wat er allemaal in hun auto gebeurt. Maar hoe kom je daarachter in die wirwar van elektronica.
