GSM-afstandsbediening
schakelen via DTMF-tonen

Commerciële draadloze schakelapparatuur maakt meestal gebruik van speciale GSM-modems en SMS-berichten (ook Elektuur heeft al eens zo'n ontwerp gepubliceerd, zie 'GSM-bestuurde schakelunit', januari 2003). Maar zo'n GSM-modem is vrij duur, het zou handiger zijn als we daarvoor een oud GSM-toestel kunnen gebruiken dat nog ergens in huis rondzwerft.

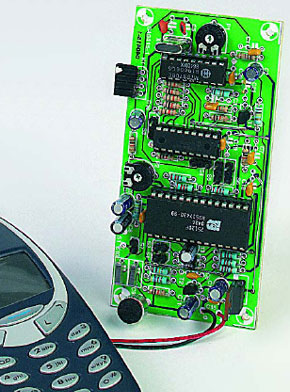

Met behulp van deze schakeling is dat mogelijk. Het GSM-toestel wordt via zijn connector (waar normaal microfoon en oortelefoon op worden aangesloten) met de schakeling verbonden. Er hoeft dus niets aan het toestel te worden veranderd.
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Onderdelenlijst
R1 = 390 k
R2 = 1 k
R3,R5,R12,R15,R17...R23 = 10 k
R4 = 100 k
R6..R10 = 33 k
R11 = 470 k
R13 = 220 k
R14 = 47 k
R16 =2k2
P1 = 1 M instel, liggend
P2 = 25 k instel, liggend
Condensatoren:
C1,C3,C6,C7,C15,C17...C20 = 100 n
C2,C13 = 1 µ/16 V radiaal
C4,C5 = 27 p
C8 = 2µ2/16 V radiaal
C9,C10 = 220 n
C11,C14 = 22 µ/16 V radiaal
C12,C16 = 10 µ/16 V radiaal
C21 = 1 n
Halfgeleiders:
D1,D2 = 1N4001
T1,T2 = BC547B
IC1 = MT8870BE
IC2 = PIC16F84A-20/P (geprogrammeerd, EPS 040415-41)
IC3 = ISD25120P (Winbond, Digikey bestelnr. ISD25120P-ND)
IC4 = 7805CP
Diversen:
K1 = 4-polige SIL-header
LS1 = luidspreker 16 Ohm
MIC1 = electret microfoon
S1,S2 = drukknop 1 x maak
S3...S7 = schakelaar 1 x maak
X1 = kristal 3,579 MHz
GSM met headset (zie tekst)
