TV-light

Sfeertelevisie met kleuren

TV-light
Enige tijd geleden zag de auteur een demonstratie van een Philips LCD-tv die was uitgerust met het Ambilight-systeem. Hierbij wordt de achtergrond verlicht met kleuren die dynamisch worden aangepast aan de beeldinhoud. Het leek hem een waanzinnig leuk idee zelf een soortgelijk systeem voor sfeerverlichting te realiseren. En zo gezegd, zo gedaan. Ziehier TV-light, een systeem dat heel dicht in de buurt komt van het inmiddels legendarische Ambilight.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

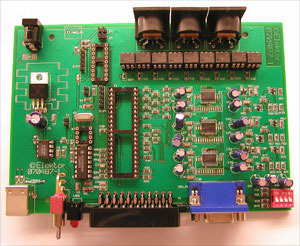

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

In de onderdelenlijst van deze schakeling zijn de typenummers van IC3 en IC4 verwisseld. In het schema kloppen de aanduidingen wel: IC3 is dus een 7805T spanningsstabilisator en IC4 een klokoscillator van het type ICS502.



Alle toegepaste rechthoekige passieve SMD's hebben het formaat SMD1206.

De A/D-omzetter ADC1175TC van National Semiconductor (niet, zoals in de tekst vermeld, van Analog Devices) is in verschillende behuizingen verkrijgbaar. Op de print is ruimte gereserveerd voor twee varianten (IC7, IC8, IC9 en IC7A, IC8A, IC9A).

Component list

Weerstanden:

R1,R5...R20,R22...R29,R40,R42...R47,R54,R59,R63,R68,R72,R77 = 100 (

R2,R3 = 22 (

R4,R21,R30,R39 = 4k7

R31...R38,R41 = 180 (

R48 = 680 (

R49,R52,R61,R70 = 75 (

R50 = 620 (

R51 = 680 k

R53,R62,R71 = 3k6

R55,R64,R73 = 120 (

R56,R65,R74 = 10 k

R57,R66,R75 = 8k2

R58,R67,R76 = 220 (

R60,R69,R78 = 47 (



Condensatoren:

C3 = 470 n

C4,C5,C7,C8,C10...C14,C21...C23,C30...C32 = 100 n

C9 = 560 p

C1,C20,C29 = 100 p

C2,C15...C19,C24...C28,C33...C36 = 10 (/25 V

C6 = 220 (/25 V



Halfgeleiders:

D1...D4 = LL4148

D5 = LL4007 (SOD-106)

D6 = LED 5 mm rood

T3,T6,T9 = BC857

T1,T2,T4,T5,T7,T8 = BC847

IC1 = PIC18F4550-I/P (geprogrammeerd, EPS 070487-41)

IC2 = PIC16F628-20/ (geprogrammeerd, EPS 070487-42)

IC3 = ICS502 (SO8)

IC4 = 7805

IC5 = 74AC00N (DIP14)

IC6 = LM1881 (DIP8)

IC7...IC9 = ADC1175

IC10...IC18 = CNY17-1

X1 = kristal 20 MHz



Diversen:

S1...S3 = tweepolige header (voor aansluiting drukknop)

S4 = viervoudige DIL-schakelaar

S5 = enkelpolige wisselschakelaar (bijv. Farnell nr. 9575502)

K1 = voedingsconnector voor printmontage

K2 = SCART-connector voor printmontage, haaks

K3 = female VGA-connector voor printmontage, haaks

JP1,JP2 = 2-polige header met jumper

K4,K5 = 5-polige header

K6 = USB-B-connector voor printmontage

K7 = 2-polige printkroonsteen (optioneel)

K8...K10 = 5-polige female DIN-connector voor printmontage, haaks

PTC = PTC660 of draadbrug

Behuizing, bijv. Vero type 16-3638089
