2-draads LCD

ATM18-display voor het Elektor-CC2-AVR-project

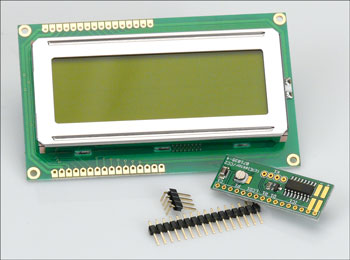

Met de LCD-uitbreiding voor het ATM18-testbord zijn oneindig veel toepassingen mogelijk. Wat er op het eerste gezicht uitziet als een standaard LCD voor aansluiting op een microcontroller, heeft toch een technische bijzonderheid. Om zo min mogelijk poortlijnen nodig te hebben, werd een interface ontwikkeld, die aan slechts twee poortlijnen genoeg heeft.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

071148-PCB.pdf

071148-11.zip

Onderdelenlijst

Weerstanden:
R1 = 10 k (SMD 805)
P1 = 10 k instel (SMD)
Condensatoren:
C1 = 10 µ/6,3 V (SMD)
Halfgeleiders:
D1 = BAS70 (SMD)
IC1 = 4094 (SMD SO16)
Diversen:
K1 = 4-pens contactrij
LCD1 = LC-display 4 x 20 karakters (HD44780-kompatibel)
16-pens contactrij
