Flitspaalmelder

Goed geïnformeerd op weg!

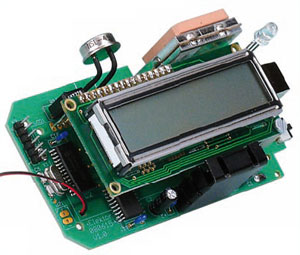

De schakeling die in dit artikel wordt besproken, maakt het mogelijk om interessante plekken te vinden met behulp van informatie geleverd door een GPS-ontvanger. Deze ‘points of interest’ (POI) kunnen restaurants zijn, of tankstations, of, waarom ook niet, de plaatsen waar flitspalen staan !

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

080615-PCB.pdf

080615-11-12.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 080615-1.zip

Extra info / Update

Bent u op zoek naar een POI-file met snelheidsradars, dan kunt u eens kijken op de Franse website www.alertegps.com/download_index.asp. Selecteer Medion in het menu onder Navigateurs GPS. Er verschijnt een nieuwe lijst, waar u Global PNA 210 moet kiezen (waarschijnlijk is elk model van dit merk ook goed). Klik op OK en u komt op een pagina waar u onderaan via de knop télécharger le fichier de file medion.zip kunt downloaden. In dit archief bevindt zich de file RF.ASC. Dit is de file die u zoekt en die u kunt gebruiken voor de Flitspaalmelder.

Onderdelenlijst

Weerstanden: (1/4 W/5%)
R1,R8,R12 = 10 k
R2,R3,R7 = 220 Ohm
R4 = 3,3 k
R5 = LDR, type NSL4960
R6 = 1k
R9,R10 = 1k8
R11 = 470 Ohm
R13 = 15 k
R14 = 1,5 k
R15,R16 = 27 Ohm
P1 = instelpotmeter 4k7, verticaal
R17 = 68 Ohm

Condensatoren:
C5,C6,C7,C8 = 22 p
C1,C2 = 22 µ/50 V
C3,C4,C8...C12 = 100 n
C13 = 33 n

Halfgeleiders:
D1 = LED 3 mm groen
D2 = tweekleuren-LED 3 mm
T1 = BC547
IC1 = 7805
IC2 = PIC16F876A-I/SO (geprogrammeerd, EPS 080615-41)
IC3 = FT232BL
IC4 = 74HC241DW
IC5 = GPS-ontvanger EM406A (www.sparkfun.com)
IC6 = 24FC1025

Diversen:
X1 = kristal 20 MHz
X2 = kristal 6 MHz
LCD1 = alfanumeriek display, 2 regels van 16 karakters, met backlight
BZ1 = buzzer KPEG110 (Farnell)
K1 = plug voor sigarenaansteker
K2 = printconnector USB-B
K3,K4 = 6-polige SIL-header
S1 = enkelpolige schakelaar
Behuizing: Hammond 1591XXCBK (Farnell)
Print EPS 080615-1
