FM audio-transmitter

FM audio-transmitter

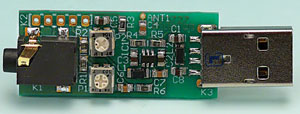

Bij de realisatie van dit project had de auteur een eenvoudige FM-zender voor ogen waarmee audiobestanden van een MP3-speler of computer kunnen worden weergegeven via een standaard FM-radio. De schakeling moest daarbij geen moeilijke, zelf te wikkelen spoelen bevatten zoals dat vaak het geval is bij andere FM-zender-ontwerpen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

Specificaties
* Eenvoudig op te bouwen dankzij gebruik van een MAX2606
* Kan uit een USB-poort van de computer worden gevoed
* Stroomopname slechts 2...4 mA, voedingsspanning 2,7....5,5 V
* Uitbreiding met preëmfaseschakeling mogelijk

Component list

Weerstanden(alle SMD 0805)
R1,R2 = 22 k
R3 = 4k7
R4,R5 = 1 k
R6 = 270
P1 = 10 k instel SMD (TS53YJ103MR10 Vishay Sfernice, Farnell bestelnr. 1557933)
P2 = 100 k instel SMD(TS53YJ104MR10 Vishay Sfernice, Farnell bestelnr. 1557934)
Condensatoren (alle SMD 0805)
C1,C2,C5 = 4µ7/10 V
C3,C8 = 100 n
C4,C7 = 2n2
C6 = 470 n
Spoelen
L1 = 390 n SMD 1206 (LQH31HNR39K03L Murata, Farnell bestelnr. 1515418)
L2 = 2200 Ohm @ 100MHz, SMD common mode choke 1206 type(DLW31SN222SQ2L Murata, Farnell bestelnr. 1515599)
Halfgeleiders
IC1 = MAX2606EUT+ SMD SOT23-6 (Maxim)
Diversen
K1 = 3,5 mm stereo audio jack SMD (SJ1-3513-SMT CUI Inc, DIGI-Key bestelnr. CP1-3513SJCT-ND)
K2 = 5-pens header (alleen nodig in combinatie met 090305 preëmfase-schakeling)
K3 = USB-connector type A SMD (2410 07 Lumberg, Farnell bestelnr. 1308875)
