Powercharger voor ElektorWheelie

Dubbele acculader voor lood-gel-accu’s

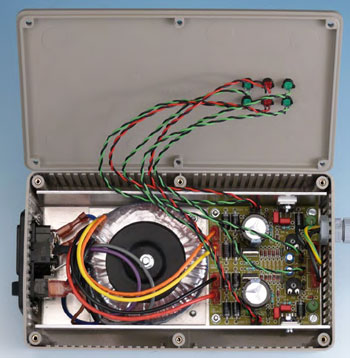

Het zelfbalancerende enkelassige elektro’voertuig’ voor zelfbouw haalt zijn voeding uit gesloten loodaccu’s. Om deze accu’s te laden, kan natuurlijk de bijgeleverde lader gebruikt worden. Maar het kan ook anders (beter). Hier bespreken we een lader die niet alleen voor de in de ElektorWheelie gebruikte accu’s gebruikt kan worden, maar die ook als algemene lader voor 12 of 24 volt accu’s geschikt is.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

090582-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 090582-1-V20

Extra info / Update

Eigenschappen
• Balancerende functie; laden van 2 accu’s tegelijkertijd
• Laadstroom 0,8 A
• Geschatte laadtijd Elektor Wheelie accu’s 8...10 uur (geen diepontlading)
• Ingangsspanning 120 V/230 V (met vermelde trafo)
• Uitgangsspanning aan te passen op bijv. 6 V-accu’s

Onderdelenlijst

Weerstanden:
R1,R2,R8,R9,R10,R16 = 10 k
R3,R11 = 56 k
R4,R12 = 4?7
R5,R13 = 4k7
R6,R14 = 3k9
R7,R15 = 0?47
P1,P2 = 2k5 (2k2)

Condensators:
C1,C5 = 2200 ?F / 35V radiaal, diameter maximaal 16 mm, steek 7,5 mm, bjjv.
Nichicon UPS1V222MHD (Farnell 8813027)
C2,C3,C6,C7 = 220 n, steek 5/7,5 mm
C4,C8 = 10 ?F / 63 V radiaal, diameter maximaal 6,3 mm

Halfgeleiders:
D1,D11,D12,D22 = low current LED 3 mm, groen
D2,D13 = low current LED 3 mm, rood
D3-D8,D10,D14-D19,D21 = 1N4148
D9,D20,D23-D30 = 1N5401
T1,T2 = BD711
IC1,IC2 = L200CV

Diversen:
K1-K7 = male vlakstekker, 2-pens printuitvoering
Print EPS 090582-1, verkrijgbaar via [1]

Niet op print:
transformator 2x18 V sec, 2x115 V pri. 50 VA, diameter 81 mm (bijv. Farnell 9530380)
switched /fused inlet iec, Bulgin BVA01/ Z0000/01 (bijv. Farnell 3136152)
zekering 315 mA T (630 mA T voor 120 V)
XLR plug male voor kabel, Neutrik NC3MXXBAG (bijv. Farnell 9991808)
Kabel 1 m 3-pole 1,5 mm2 buitendiameter
6,7 mm, Lapp Kabel 1119303 (bijv. Farnell 1491485)
trekontlasting, Lapp Kabel 53111600 (bijv. Farnell 1286049)
Locknut M12 voor trekontlasting, Lapp Kabel 53119000 (bijv. Farnell 1178909)
Behuizing Boss Enclosures BIM 2006/16/GY (bijv. Farnell 1171686)
3 of 4 mm Aluminium plaat 178 x 178 mm
12 x vlakstekker 6,3 x 0,8 mm, female
